Tulis pass transpiler tersuai
Package versions
Kod pada halaman ini dibangunkan menggunakan keperluan berikut. Kami mengesyorkan menggunakan versi ini atau yang lebih baharu.
qiskit[all]~=2.3.0
Qiskit SDK membolehkan anda membuat pass transpilasi tersuai dan menjalankannya dalam objek PassManager atau menambahkannya ke dalam StagedPassManager. Di sini kami akan menunjukkan cara menulis pass transpiler, dengan fokus membina pass yang melakukan Pauli twirling pada gate kuantum yang berkebisingan dalam litar kuantum. Contoh ini menggunakan DAG, iaitu objek yang dimanipulasi oleh jenis pass TransformationPass.
# Added by doQumentation — required packages for this notebook
!pip install -q numpy qiskit
Latar belakang: Representasi DAG
Sebelum membina pass, penting untuk memperkenalkan representasi dalaman litar kuantum dalam Qiskit, iaitu directed acyclic graph (DAG) (lihat tutorial ini untuk gambaran keseluruhan). Untuk mengikuti langkah-langkah ini, pasang pustaka graphviz untuk fungsi plot DAG.
Dalam Qiskit, dalam peringkat transpilasi, litar diwakili menggunakan DAG. Secara umum, DAG terdiri daripada verteks (juga dikenali sebagai "nod") dan tepi terarah yang menghubungkan pasangan verteks dalam orientasi tertentu. Representasi ini disimpan menggunakan objek qiskit.dagcircuit.DAGCircuit yang terdiri daripada objek DagNode individu. Kelebihan representasi ini berbanding senarai gate semata-mata (iaitu, netlist) ialah aliran maklumat antara operasi adalah jelas, menjadikannya lebih mudah untuk membuat keputusan transformasi.
Contoh ini mengilustrasikan DAG dengan membuat litar mudah yang menyediakan keadaan Bell dan menggunakan putaran , bergantung pada hasil pengukuran.
from qiskit import QuantumRegister, ClassicalRegister, QuantumCircuit
import numpy as np
qr = QuantumRegister(3, 'qr')
cr = ClassicalRegister(3, 'cr')
qc = QuantumCircuit(qr, cr)
qc.h(qr[0])
qc.cx(qr[0], qr[1])
qc.measure(qr[0], cr[0])
qc.rz(np.pi/2, qr[1]).c_if(cr, 2)
qc.draw(output='mpl')

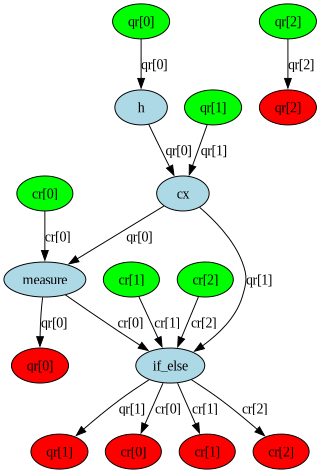

Gunakan fungsi qiskit.tools.visualization.dag_drawer() untuk melihat DAG litar ini. Terdapat tiga jenis nod graf: nod qubit/clbit (hijau), nod operasi (biru), dan nod output (merah). Setiap tepi menunjukkan aliran data (atau kebergantungan) antara dua nod.
from qiskit.converters import circuit_to_dag
from qiskit.tools.visualization import dag_drawer
dag = circuit_to_dag(qc)
dag_drawer(dag)
Pass transpiler​
Pass transpiler diklasifikasikan sama ada sebagai AnalysisPass atau TransformationPass. Pass secara umum berfungsi dengan DAG dan property_set, objek seperti kamus untuk menyimpan sifat yang ditentukan oleh pass analisis. Pass analisis berfungsi dengan kedua-dua DAG dan property_set-nya. Ia tidak boleh mengubah suai DAG, tetapi boleh mengubah suai property_set. Ini berbeza dengan pass transformasi, yang mengubah suai DAG, dan boleh membaca (tetapi tidak menulis ke) property_set. Contohnya, pass transformasi menterjemahkan litar ke ISA-nya atau melakukan pass penghalaan untuk memasukkan gate SWAP di mana diperlukan.
Buat pass transpiler PauliTwirl​
Contoh berikut membina pass transpiler yang menambah Pauli twirl. Pauli twirling adalah strategi penindasan ralat yang mengrawakkan cara qubit mengalami saluran berkebisingan, yang kami anggap sebagai gate dua qubit dalam contoh ini (kerana ia jauh lebih rawan ralat berbanding gate satu qubit). Pauli twirl tidak menjejaskan operasi gate dua qubit tersebut. Ia dipilih sedemikian rupa sehingga yang diterapkan sebelum gate dua qubit (di sebelah kiri) diimbangi oleh yang diterapkan selepas gate dua qubit (di sebelah kanan). Dalam erti kata ini, operasi dua qubit adalah sama, tetapi cara pelaksanaannya berbeza. Satu faedah Pauli twirling ialah ia mengubah ralat koheren menjadi ralat stokastik, yang boleh diperbaiki dengan lebih banyak purata.
Pass transpiler bertindak pada DAG, jadi kaedah penting yang perlu ditimpa adalah .run(), yang mengambil DAG sebagai input. Menginisialisasi pasangan Pauli seperti yang ditunjukkan memelihara operasi setiap gate dua qubit. Ini dilakukan dengan kaedah pembantu build_twirl_set, yang melalui setiap Pauli dua qubit (seperti yang diperoleh daripada pauli_basis(2)) dan mencari Pauli lain yang memelihara operasi tersebut.
Dari DAG, gunakan kaedah op_nodes() untuk mengembalikan semua nodnya. DAG juga boleh digunakan untuk mengumpul larian, iaitu urutan nod yang berjalan tanpa gangguan pada qubit. Ini boleh dikumpulkan sebagai larian satu qubit dengan collect_1q_runs, larian dua qubit dengan collect_2q_runs, dan larian nod di mana nama arahan berada dalam senarai nama dengan collect_runs. DAGCircuit mempunyai banyak kaedah untuk mencari dan melintasi graf. Satu kaedah yang kerap digunakan ialah topological_op_nodes, yang menyediakan nod dalam urutan kebergantungan. Kaedah lain seperti bfs_successors digunakan terutamanya untuk menentukan cara nod berinteraksi dengan operasi seterusnya pada DAG.
Dalam contoh, kami ingin menggantikan setiap nod, yang mewakili arahan, dengan sublitar yang dibina sebagai mini DAG. Mini DAG mempunyai daftar kuantum dua qubit yang ditambah padanya. Operasi ditambah ke mini DAG dengan menggunakan apply_operation_back, yang meletakkan Instruction pada output mini DAG (sedangkan apply_operation_front akan meletakkannya pada input mini DAG). Nod kemudian digantikan oleh mini DAG dengan menggunakan substitute_node_with_dag, dan proses berlanjutan untuk setiap contoh CXGate dan ECRGate dalam DAG (bersesuaian dengan gate asas dua qubit pada backend IBM®).
from qiskit.dagcircuit import DAGCircuit
from qiskit.circuit import QuantumCircuit, QuantumRegister, Gate
from qiskit.circuit.library import CXGate, ECRGate
from qiskit.transpiler import PassManager
from qiskit.transpiler.basepasses import TransformationPass
from qiskit.quantum_info import Operator, pauli_basis
import numpy as np
from typing import Iterable, Optional
class PauliTwirl(TransformationPass):
"""Add Pauli twirls to two-qubit gates."""
def __init__(
self,
gates_to_twirl: Optional[Iterable[Gate]] = None,
):
"""
Args:
gates_to_twirl: Names of gates to twirl. The default behavior is to twirl all
two-qubit basis gates, `cx` and `ecr` for IBM backends.
"""
if gates_to_twirl is None:
gates_to_twirl = [CXGate(), ECRGate()]
self.gates_to_twirl = gates_to_twirl
self.build_twirl_set()
super().__init__()
def build_twirl_set(self):
"""
Build a set of Paulis to twirl for each gate and store internally as .twirl_set.
"""
self.twirl_set = {}
# iterate through gates to be twirled
for twirl_gate in self.gates_to_twirl:
twirl_list = []
# iterate through Paulis on left of gate to twirl
for pauli_left in pauli_basis(2):
# iterate through Paulis on right of gate to twirl
for pauli_right in pauli_basis(2):
# save pairs that produce identical operation as gate to twirl
if (Operator(pauli_left) @ Operator(twirl_gate)).equiv(
Operator(twirl_gate) @ pauli_right
):
twirl_list.append((pauli_left, pauli_right))
self.twirl_set[twirl_gate.name] = twirl_list
def run(
self,
dag: DAGCircuit,
) -> DAGCircuit:
# collect all nodes in DAG and proceed if it is to be twirled
twirling_gate_classes = tuple(
gate.base_class for gate in self.gates_to_twirl
)
for node in dag.op_nodes():
if not isinstance(node.op, twirling_gate_classes):
continue
# random integer to select Pauli twirl pair
pauli_index = np.random.randint(
0, len(self.twirl_set[node.op.name])
)
twirl_pair = self.twirl_set[node.op.name][pauli_index]
# instantiate mini_dag and attach quantum register
mini_dag = DAGCircuit()
register = QuantumRegister(2)
mini_dag.add_qreg(register)
# apply left Pauli, gate to twirl, and right Pauli to empty mini-DAG
mini_dag.apply_operation_back(
twirl_pair[0].to_instruction(), [register[0], register[1]]
)
mini_dag.apply_operation_back(node.op, [register[0], register[1]])
mini_dag.apply_operation_back(
twirl_pair[1].to_instruction(), [register[0], register[1]]
)
# substitute gate to twirl node with twirling mini-DAG
dag.substitute_node_with_dag(node, mini_dag)
return dag
Gunakan pass transpiler PauliTwirl​
Kod berikut menggunakan pass yang dibuat di atas untuk mentranspil litar. Pertimbangkan litar mudah dengan gate cx dan ecr.
qc = QuantumCircuit(3)
qc.cx(0, 1)
qc.ecr(1, 2)
qc.ecr(1, 0)
qc.cx(2, 1)
qc.draw("mpl")
Untuk menerapkan pass tersuai, bina pengurus pass menggunakan pass PauliTwirl dan jalankan pada 50 litar.
pm = PassManager([PauliTwirl()])
twirled_qcs = [pm.run(qc) for _ in range(50)]
Setiap gate dua qubit kini diapitkan di antara dua Pauli.
twirled_qcs[-1].draw("mpl")
Operator adalah sama jika Operator dari qiskit.quantum_info digunakan:
np.all([Operator(twirled_qc).equiv(qc) for twirled_qc in twirled_qcs])
np.True_
Langkah seterusnya​
- Untuk mempelajari cara menggunakan fungsi
generate_preset_passmanagerdan bukannya menulis pass sendiri, mulakan dengan topik Tetapan lalai transpilasi dan pilihan konfigurasi. - Cuba panduan Bandingkan tetapan transpiler.
- Semak dokumentasi API transpiler.
