Pepenjuru kuantum Krylov bagi Hamiltonian kekisi

Anggaran penggunaan: 70 minit pada pemproses Heron atau Nighthawk (NOTA: Ini hanyalah anggaran sahaja. Masa jalan sebenar anda mungkin berbeza.)

Hasil pembelajaran

• Cara mentafsir pepenjuruan kuantum Krylov (KQD) sebagai pembelajaran fungsi Hamiltonian terhingga yang bertindak sebagai penapis spektrum.

• Cara membina matriks Hamiltonian dan pertindihan terunjur dengan pengukuran ujian-tukar lanjutan.

• Cara menyelesaikan masalah nilai eigen teritlak (GEVP) yang terhasil dan mendapatkan semula anggaran tenaga keadaan-dasar untuk Hamiltonian kekisi.

Prasyarat

• Qiskit primitives

• Ground-state energy estimation of the Heisenberg chain with VQE

• Quantum diagonalization algorithms course

Latar Belakang

Tutorial ini menunjukkan cara melaksanakan algoritma penyepelasan kuantum Krylov (KQD) dalam konteks corak Qiskit. Anda akan belajar teori di sebalik algoritma ini terlebih dahulu, kemudian melihat demonstrasi pelaksanaannya pada QPU.

Menganggarkan sifat tenaga-rendah Hamiltonian banyak-jasad adalah tugas utama dalam simulasi kuantum. Sebagai contoh, tenaga keadaan-dasar dan pengujaan rendah berkait secara langsung dengan kestabilan kimia, susunan magnet, peralihan fasa kuantum, dan tindak balas bahan. Pada komputer klasik, dimensi ruang-Hilbert berkembang secara eksponen dengan bilangan orbital atau spin, jadi pepenjuruan langsung menjadi tidak praktikal dengan cepat.

Terdapat beberapa pendekatan pengkomputeran kuantum untuk masalah ini. Kaedah variasi jangka pendek, seperti variational quantum eigensolver (VQE), menggunakan Circuit berparameter yang agak cetek, tetapi ia memerlukan gelung pengoptimuman klasik tak linear dengan banyak penilaian Circuit kuantum. Di hujung yang lain, quantum phase estimation (QPE) menyediakan laluan yang lebih langsung untuk anggaran nilai eigen dengan jaminan yang tegas, tetapi QPE piawai memerlukan Circuit koheren yang panjang dan hanya sesuai untuk komputer kuantum toleran-kesalahan. KQD berada di antara kedua-dua pendekatan ini: ia menggunakan evolusi Hamiltonian masa-nyata, seperti dalam algoritma berasaskan anggaran-fasa, tetapi menggantikan anggaran fasa penuh dengan masalah nilai eigen terunjur yang padat yang boleh diselesaikan secara klasik.

Pertimbangkan Hamiltonian $n$-Qubit $H$ dan keadaan rujukan $\lvert \psi_{0}\rangle$. Kaedah KQD membina subruang Krylov daripada keadaan yang berevolusi secara masa-nyata,

$$\begin{equation*} \lvert \psi_\ell\rangle = e^{-i\ell\Delta t H}\lvert \psi_{0}\rangle, \qquad \ell = 0,1,\ldots,r-1, \end{equation*}$$

dengan $r$ ialah dimensi Krylov dan $\Delta t$ ialah langkah masa. Sebarang keadaan dalam subruang Krylov kemudian diwakili sebagai gabungan linear keadaan asas ini,

$$\begin{equation*} \lvert \psi(\mathbf{c})\rangle = \frac{\sum_{\ell=0}^{r-1} c_\ell \lvert \psi_\ell\rangle} {\left\|\sum_{\ell=0}^{r-1} c_\ell \lvert \psi_\ell\rangle\right\|}, \end{equation*}$$

where the denominator normalizes the state.

Dengan algebra ringkas, kita boleh melihat bahawa tenaga yang sepadan ditulis sebagai kadar hasil bagi Rayleigh,

$$\begin{equation*} E(\mathbf{c}) =\langle \psi(\mathbf{c})|H|\psi(\mathbf{c}) \rangle= \frac{ \sum_{k,\ell} c_k^* c_\ell \langle \psi_k\vert H\vert\psi_\ell\rangle }{ \sum_{k,\ell} c_k^* c_\ell \langle \psi_k\vert\psi_\ell\rangle } = \frac{ \mathbf{c}^{\dagger}\mathcal{H}\mathbf{c} }{ \mathbf{c}^{\dagger}\mathcal{S}\mathbf{c} }. \end{equation*}$$

Di sini, matriks $\mathcal{S}$ dan $\mathcal{H}$,

$$\begin{equation*} \mathcal{S}_{k\ell}=\langle \psi_k\vert\psi_\ell\rangle, \qquad \mathcal{H}_{k\ell}=\langle \psi_k\vert H\vert\psi_\ell\rangle \end{equation*}$$

mentakrifkan matriks pertindihan dan Hamiltonian terunjur. Entrinya dianggarkan menggunakan pengukuran Circuit kuantum.

Kami bertujuan mencari pekali $\mathbf{c}$ yang memberikan $E(\mathbf{c})$ minimum:

$$\begin{equation*} \min_{\mathbf{c}\neq \mathbf{0}} E(\mathbf{c}). \end{equation*}$$

Berdasarkan teorem Rayleigh-Ritz, peminimuman ini setara dengan menyelesaikan masalah nilai eigen teritlak (GEVP),

$$\begin{equation*} \mathcal{H}\mathbf{c}=E \mathcal{S}\mathbf{c}. \end{equation*}$$

Ambil perhatian bahawa dimensi $r$ boleh cukup kecil untuk komputer klasik menyelesaikan GEVP.

Ini adalah prinsip variasi yang sama yang digunakan dalam pepenjuruan subruang klasik, tetapi di sini keadaan asas dihasilkan oleh evolusi masa kuantum. Berbanding VQE, KQD biasanya memerlukan Circuit yang lebih dalam kerana ia bergantung pada evolusi masa-nyata. Sebagai balasan, KQD mengelakkan pengoptimuman parameter tak linear dan pelaksanaan perkakasan kuantum berulang, dan ia bertambah baik secara sistematik apabila subruang terunjur diperbesarkan. Algoritma ini telah ditunjukkan pada skala besar pada perkakasan kuantum sedia ada [2], dan prestasinya boleh dianalisis dengan jaminan yang boleh dibuktikan [1].

Keperluan

Sebelum memulakan tutorial ini, pastikan anda telah memasang perkara berikut:

• Qiskit SDK v2.3 atau lebih baharu dengan sokongan visualisasi

• Qiskit Runtime v0.22 atau lebih baharu ( pip install qiskit-ibm-runtime )

• SciPy (pip install scipy)

• Matplotlib (pip install matplotlib)

• Pandas (pip install pandas)

Pelaksanaan perkakasan memerlukan qiskit-ibm-runtime dan akses kepada akaun IBM Quantum®.

Persediaan

Sel persediaan mengimport modul yang diperlukan dan mentakrifkan fungsi pembantu untuk aliran kerja:

1. bina Hamiltonian Heisenberg;

2. selesaikan GEVP berambang;

3. nilai penapis Krylov yang dipelajari;

4. tukar nilai penapis kepada berat spektrum;

5. plotkan taburan tenaga rujukan dan tertapis.

# Added by doQumentation — required packages for this notebook
!pip install -q matplotlib numpy pandas qiskit qiskit-ibm-runtime scipy

from __future__ import annotations

import warnings

import numpy as np
import pandas as pd
import scipy.linalg as la
import matplotlib.pyplot as plt

from qiskit import QuantumCircuit, transpile
from qiskit.circuit import Parameter
from qiskit.circuit.library import PauliEvolutionGate
from qiskit.primitives import StatevectorEstimator
from qiskit.quantum_info import Operator, SparsePauliOp
from qiskit.synthesis import LieTrotter, SuzukiTrotter
from qiskit.transpiler import PassManager, Layout
from qiskit.transpiler.passes import CommutativeOptimization
from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager
from qiskit_ibm_runtime import QiskitRuntimeService, EstimatorV2, Batch
from qiskit_ibm_runtime.fake_provider import FakeMarrakesh

warnings.filterwarnings("ignore")

def make_heisenberg_hamiltonian(
    num_qubits: int,
    coupling: float = 1.0,
) -> SparsePauliOp:
    """Make a Heisenberg Hamiltonian for a 1D chain of qubits with nearest-neighbor interactions."""
    terms: list[tuple[str, complex]] = []

    def append_term(q0: int, q1: int, pauli: str):
        label = ["I"] * num_qubits
        label[num_qubits - 1 - q0] = pauli[0]
        label[num_qubits - 1 - q1] = pauli[1]
        terms.append(("".join(label), coupling))

    for pauli in ("XX", "YY", "ZZ"):
        for q in range(num_qubits - 1):
            append_term(q, q + 1, pauli)
    return SparsePauliOp.from_list(terms).simplify()

def _basis_state_transition_amplitude_sparse(
    hamiltonian: SparsePauliOp,
    bra_state: int,
    ket_state: int,
) -> complex:
    """Evaluate <bra_state|H|ket_state> for computational-basis states."""
    num_qubits = hamiltonian.num_qubits
    amplitude = 0.0 + 0.0j
    for pauli, coeff in zip(hamiltonian.paulis, hamiltonian.coeffs):
        new_state = ket_state
        phase = 1.0 + 0.0j
        for q in range(num_qubits):
            x = bool(pauli.x[q])
            z = bool(pauli.z[q])
            if not x and not z:
                continue
            bit = (new_state >> q) & 1
            if x and z:
                # Y|0> = i|1>, Y|1> = -i|0>
                phase *= 1j if bit == 0 else -1j
                new_state ^= 1 << q
            elif x:
                new_state ^= 1 << q
            else:
                # Z|0> = |0>, Z|1> = -|1>
                if bit:
                    phase *= -1
        if new_state == bra_state:
            amplitude += coeff * phase
    return amplitude

def basis_state_expectation_sparse(
    hamiltonian: SparsePauliOp,
    bitstring: str,
) -> complex:
    """Evaluate <bitstring|H|bitstring>."""
    state = int(bitstring, 2)
    return _basis_state_transition_amplitude_sparse(
        hamiltonian,
        bra_state=state,
        ket_state=state,
    )

def diagonalize_single_1_subspace(
    hamiltonian: SparsePauliOp,
) -> np.ndarray:
    """Diagonalize the Hamiltonian projected onto the single-excitation subspace."""
    num_qubits = hamiltonian.num_qubits

    # Integer basis states |...010...>, with the excitation at qubit k.
    basis = [1 << k for k in range(num_qubits)]

    h_single = np.empty((num_qubits, num_qubits), dtype=complex)

    for row, bra_state in enumerate(basis):
        for col, ket_state in enumerate(basis):
            h_single[row, col] = _basis_state_transition_amplitude_sparse(
                hamiltonian,
                bra_state=bra_state,
                ket_state=ket_state,
            )
    # Remove floating-point-level asymmetry.
    h_single = 0.5 * (h_single + h_single.conj().T)
    evals, _ = np.linalg.eigh(h_single)
    return np.real(evals)

def simple_transpilation(circuit: QuantumCircuit) -> QuantumCircuit:
    """Transpilation to simplify the circuit"""
    pm = PassManager(
        [
            CommutativeOptimization(),
        ]
    )
    circuit = transpile(circuit, optimization_level=3)
    circuit = pm.run(circuit)
    return circuit

def summarize_circuit(circuit: QuantumCircuit) -> dict[str, int | str]:
    """Summarize the circuit with depth, size, and 2-qubit gate information."""
    two_qubit_total = sum(
        inst.operation.num_qubits == 2 for inst in circuit.data
    )
    two_qubit_depth = circuit.depth(lambda x: x[0].num_qubits == 2)
    return {
        "depth": circuit.depth(),
        "size": circuit.size(),
        "2q gates": two_qubit_total,
        "2q depth": two_qubit_depth,
    }

def solve_thresholded_gevp(
    h_matrix: np.ndarray,
    s_matrix: np.ndarray,
    threshold: float = 1e-10,
) -> tuple[float, np.ndarray, int]:
    """Solve H c = E S c using canonical orthogonalization of S."""
    s_vals, s_vecs = la.eigh(s_matrix)

    valid = s_vals > threshold
    if not np.any(valid):
        raise ValueError(
            "All overlap eigenvalues were removed by thresholding."
        )

    keep = valid

    orthogonalizer = s_vecs[:, keep] @ np.diag(1.0 / np.sqrt(s_vals[keep]))
    h_orth = orthogonalizer.conj().T @ h_matrix @ orthogonalizer
    h_orth = 0.5 * (h_orth + h_orth.conj().T)

    eigvals, eigvecs = la.eigh(h_orth)

    coeffs = orthogonalizer @ eigvecs[:, 0]
    normalization = np.sqrt(np.real(coeffs.conj().T @ s_matrix @ coeffs))
    coeffs /= normalization

    return float(np.real(eigvals[0])), coeffs, int(np.sum(keep))

Dalam bahagian pertama tutorial ini, kami menunjukkan kaedah KQD dengan menggunakan simulator vektor keadaan tempatan. Kemudian, kami menggunakan Backend kuantum sebenar untuk menangani masalah berskala-utiliti.

Kami juga mentakrifkan Backend palsu untuk menunjukkan transpilasi khusus-Backend dan memeriksa Circuit yang terhasil.

try:
    service = QiskitRuntimeService()
except Exception:
    QiskitRuntimeService.save_account(
        token="<api_token>", instance="<instance>", overwrite=True
    )
    service = QiskitRuntimeService()

backend = FakeMarrakesh()

Contoh simulator berskala kecil

Langkah 1: Petakan input klasik kepada masalah kuantum

Hamiltonian dan keadaan rujukan

Contoh ini menggunakan rantai Heisenberg sempadan-terbuka 12-Qubit ($n=12$),

$$\begin{equation*} H=\sum_{i=0}^{n-2}\left(X_iX_{i+1}+Y_iY_{i+1}+Z_iZ_{i+1}\right), \end{equation*}$$

dengan keadaan produk pengujaan-tunggal

$$\begin{equation*} |\psi_{0}\rangle=|000001000000\rangle \end{equation*}$$

sebagai keadaan rujukan. Oleh kerana Hamiltonian Heisenberg yang ditakrifkan di atas mengekalkan jumlah bilangan pengujaan, keadaan rujukan kekal dalam subruang pengujaan-tunggal, yang dimensinya berkembang hanya secara linear dengan bilangan Qubit. Oleh itu kita boleh mengira tenaga keadaan-dasar tepat dengan cekap, dengan mepenjuruan Hamiltonian yang dihadkan kepada subruang tersebut, dan menggunakannya semata-mata sebagai penanda aras diagnostik untuk anggaran KQD. Aliran kerja KQD itu sendiri menganggarkan unsur matriks terunjur menggunakan primitif Qiskit dan menyelesaikan masalah terunjur yang terhasil secara klasik.

# Problem definition for the simulator example
num_qubits = 12
hamiltonian = make_heisenberg_hamiltonian(num_qubits=num_qubits, coupling=1.0)
ref_bitstring = "000001000000"
ref_energy = basis_state_expectation_sparse(hamiltonian, ref_bitstring)

print("Hamiltonian:")
print(hamiltonian)
print(f"Reference state: |{ref_bitstring}>")
print("Reference energy: ", ref_energy)

Hamiltonian:
SparsePauliOp(['IIIIIIIIIIXX', 'IIIIIIIIIXXI', 'IIIIIIIIXXII', 'IIIIIIIXXIII', 'IIIIIIXXIIII', 'IIIIIXXIIIII', 'IIIIXXIIIIII', 'IIIXXIIIIIII', 'IIXXIIIIIIII', 'IXXIIIIIIIII', 'XXIIIIIIIIII', 'IIIIIIIIIIYY', 'IIIIIIIIIYYI', 'IIIIIIIIYYII', 'IIIIIIIYYIII', 'IIIIIIYYIIII', 'IIIIIYYIIIII', 'IIIIYYIIIIII', 'IIIYYIIIIIII', 'IIYYIIIIIIII', 'IYYIIIIIIIII', 'YYIIIIIIIIII', 'IIIIIIIIIIZZ', 'IIIIIIIIIZZI', 'IIIIIIIIZZII', 'IIIIIIIZZIII', 'IIIIIIZZIIII', 'IIIIIZZIIIII', 'IIIIZZIIIIII', 'IIIZZIIIIIII', 'IIZZIIIIIIII', 'IZZIIIIIIIII', 'ZZIIIIIIIIII'],
              coeffs=[1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j,
 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j,
 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j,
 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j])
Reference state: |000001000000>
Reference energy:  (7+0j)

Tetapkan parameter untuk algoritma

Berdasarkan sempadan-atas norma Hamiltonian, Rujukan [1] secara heuristik mencadangkan langkah masa $\Delta t$ sebagai $\pi/\|H\|$. Oleh kerana norma spektrum $\|H\|$ sukar dikira, kami sebaliknya menggunakan sempadan atasnya:

$$\begin{equation*} \|H\| \le \sum_{i=0}^{n-2}\underbrace{\|X_i X_{i+1}+Y_{i} Y_{i+1}+Z_{i} Z_{i+1}\|}_{4 \times 4 \text{ matrix, easy to calculate the norm}} = 3(n-1). \end{equation*}$$

Kami menetapkan dimensi Krylov kepada $r=10$ dan bilangan langkah Trotter setiap langkah masa kepada $5$: ruang Krylov yang cukup besar untuk menyelesaikan spektrum tenaga-rendah sambil mengekalkan Circuit paling dalam ($t_{\max}=(r-1)\Delta t$) berpatutan, dan langkah Trotter yang cukup untuk mengekalkan ralat pendiskretan kecil pada Circuit paling dalam tersebut.

dt = np.pi / (3 * (num_qubits - 1))
print("dt in Krylov basis:  ", dt)

krylov_dim = 10
num_trotter_steps = 5

dt in Krylov basis:   0.09519977738150888

Bina Circuit

Di sini, kami membina Circuit untuk menganggarkan unsur matriks $\mathcal{H}_{k\ell}$ dan $\mathcal{S}_{k\ell}$. Oleh kerana semua kuasa $H$ berkomut, kita ada

$$\begin{equation*} \mathcal{H}_{k\ell} = \langle\psi_{0}|H e^{-i(\ell-k)\Delta tH}|\psi_{0}\rangle=\mathcal{H}_{0,\ell-k}, \qquad \mathcal{S}_{k\ell} = \langle\psi_{0}|e^{-i(\ell-k)\Delta tH}|\psi_{0}\rangle=\mathcal{S}_{0,\ell-k}. \end{equation*}$$

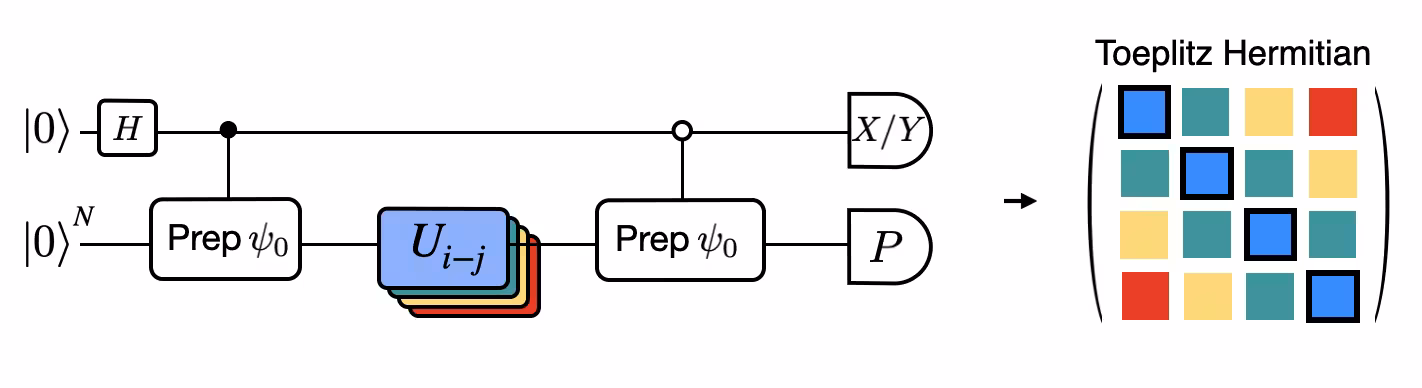

Such matrices where the elements depend on the index differences in this manner are called Toeplitz and can be reconstructed from first-row elements indexed by $d=\ell-k$.

Di sini, kami mempersembahkan Circuit, dipanggil extended-swap-test, yang menyediakan

$$\begin{equation*} |\Phi_{0d}\rangle= \frac{|0\rangle|\psi_0\rangle+|1\rangle|\psi_d\rangle}{\sqrt{2}}, \end{equation*}$$

dengan $|\psi_d\rangle=e^{-id\Delta tH}|\psi_{0}\rangle$.

Keadaan rujukan

Kami menyediakan keadaan rujukan $|\psi_0\rangle$.

qc_ref = QuantumCircuit(num_qubits)
for i, b in enumerate(reversed(ref_bitstring)):
    if b == "1":
        qc_ref.x(i)
display(qc_ref.draw("mpl", scale=0.5))

Evolusi masa

Realisasikan operator evolusi masa yang dihasilkan oleh Hamiltonian, dianggarkan oleh Lie-Trotterization yang ringkas.

t = Parameter("t")

evol_gate = PauliEvolutionGate(
    hamiltonian,
    time=t,
    synthesis=LieTrotter(reps=num_trotter_steps),
    label="U(t)",
)

# Synthesize U(t) first and then control the synthesized circuit.
# This makes the controlled structure visible in the circuit drawer.
evolution_circuit = QuantumCircuit(num_qubits, name="U(t)")
evolution_circuit.append(evol_gate, range(num_qubits))
evolution_circuit = simple_transpilation(evolution_circuit)

# Make a controlled version of the evolution circuit.
controlled_evolution_gate = evolution_circuit.to_gate(label="U(t)").control(
    1, label="C-U(t)"
)

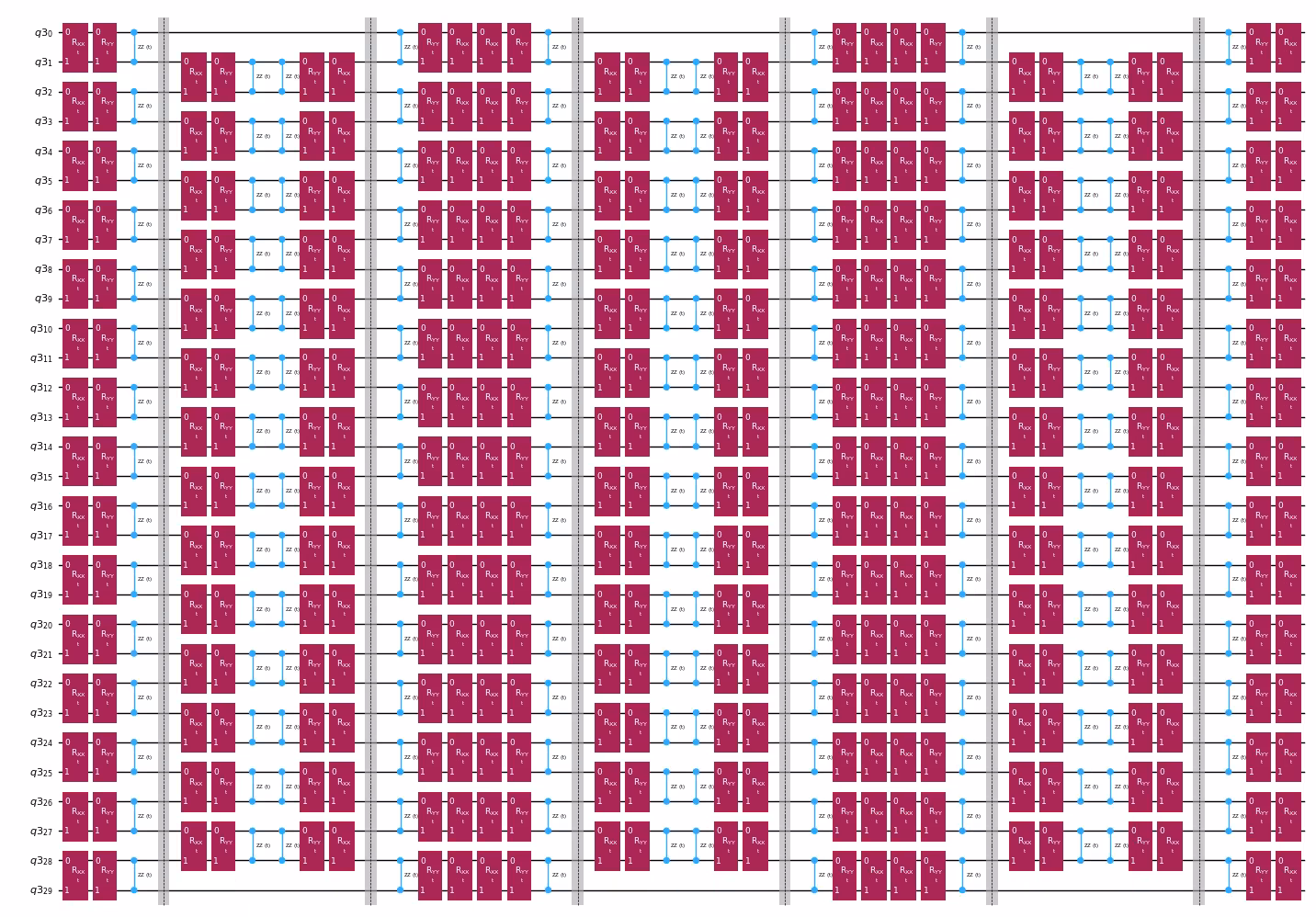

display(
    evolution_circuit.assign_parameters({t: 1.5}).draw(
        "mpl", scale=0.5, fold=-1
    )
)

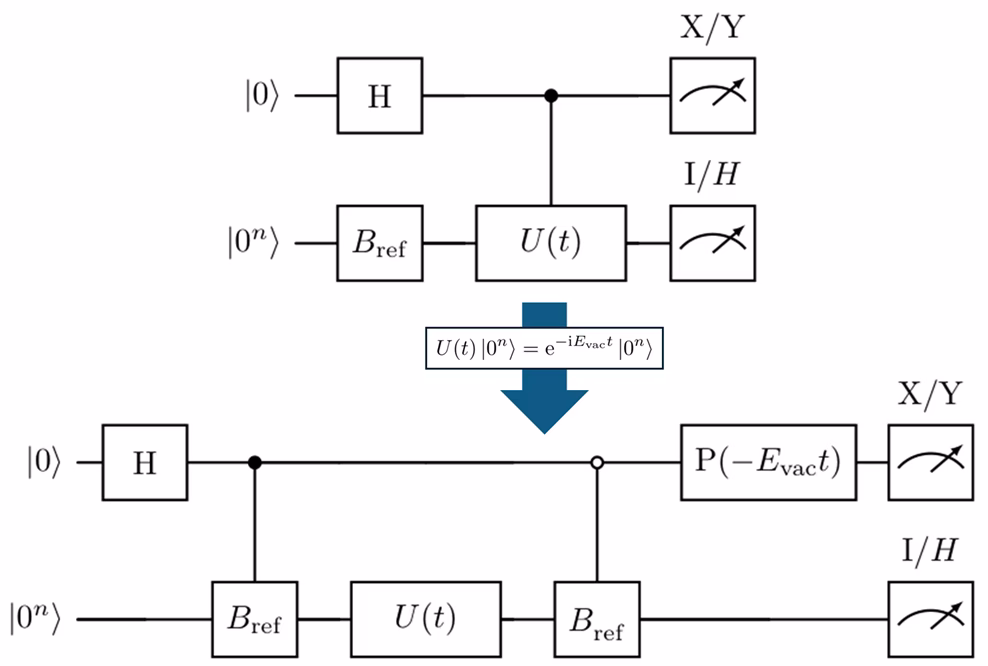

Circuit ujian-tukar lanjutan [3]

Circuit terlebih dahulu menyediakan keadaan rujukan pada daftar sistem sementara ancilla kekal pada $|0\rangle$:

$$\begin{equation*} |0\rangle |0\rangle^{\otimes n} \longrightarrow |0\rangle |\psi_{0}\rangle . \end{equation*}$$

Kemudian, mengenakan gate Hadamard kepada ancilla mencipta superposisi koheren bagi dua cabang:

$$\begin{equation*} |0\rangle |\psi_0\rangle \longrightarrow \frac{|0\rangle + |1\rangle}{\sqrt{2}} |\psi_0\rangle = \frac{|0\rangle|\psi_0\rangle + |1\rangle|\psi_0\rangle}{\sqrt{2}} . \end{equation*}$$

Akhirnya, gate evolusi masa terkawal dikenakan:

$$\begin{equation*} U(t=d\Delta t) = e^{-id\Delta t H} \end{equation*}$$

hanya apabila ancilla berada dalam cabang $|1\rangle$. Oleh itu,

$$\begin{equation*} \frac{|0\rangle|\psi_0\rangle + |1\rangle|\psi_0\rangle}{\sqrt{2}} \longrightarrow \frac{|0\rangle|\psi_0\rangle + |1\rangle U(d\Delta t)|\psi_0\rangle}{\sqrt{2}} . \end{equation*}$$

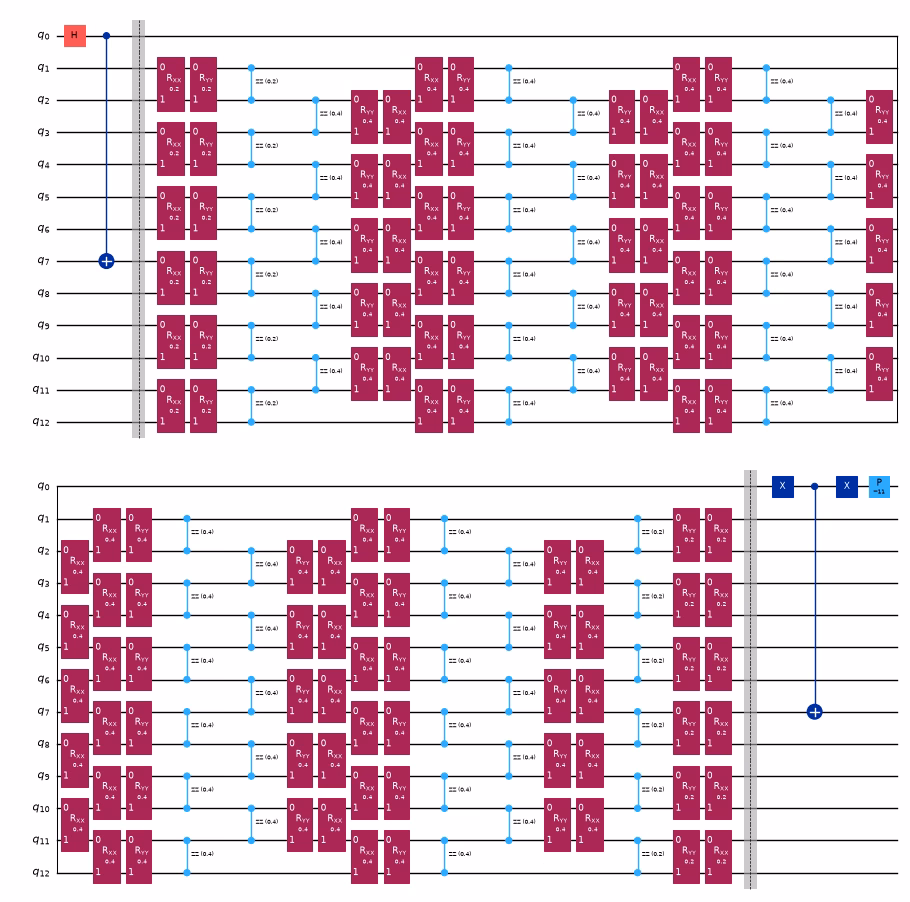

Dalam blok kod seterusnya, kami melaksanakan:

$$\begin{equation*} |\Psi(t)\rangle = \frac{|0\rangle|\psi_0\rangle + |1\rangle U(t)|\psi_0\rangle}{\sqrt{2}}, \end{equation*}$$

yang akan ditetapkan sebagai $t=d\Delta t$ untuk $d=1,\cdots r-1$ dalam langkah pelaksanaan.

ancilla = 0
system_qubits = list(range(1, num_qubits + 1))

extended_swap_test = QuantumCircuit(num_qubits + 1)

# Append state preparation part
extended_swap_test = extended_swap_test.compose(qc_ref, system_qubits)

# Prepare the coherent branch label, (|0> + |1>) / sqrt(2).
extended_swap_test.h(ancilla)

# Apply U(t) only to the |1> branch of the ancilla.
extended_swap_test.append(
    controlled_evolution_gate, [ancilla] + system_qubits
)

# Decompose once more for visualization so that control bullets are visible.
display(extended_swap_test.draw("mpl", fold=-1))

Boleh diperhatikan

Untuk sebarang boleh diperhatikan sistem Hermitan $O$, di sini kami menetapkan boleh diperhatikan untuk dikira:

$$\begin{equation*} z=\langle \psi_0|O|\psi_d\rangle . \end{equation*}$$

Ini kerana $O=I$ memberikan unsur pertindihan $\mathcal{S}_{0d}=\langle\psi_0|\psi_d\rangle$, manakala $O=H$ memberikan unsur Hamiltonian $\mathcal{H}_{0d}=\langle\psi_0|H|\psi_d\rangle$.

Menggunakan $X=|0\rangle\langle 1|+|1\rangle\langle 0|$, kita ada

$$\begin{align*} \langle \Psi_{0d}|X\otimes O| \Psi_{0d} \rangle &= \left(\frac{\langle0|\langle\psi_0| + \langle1| \langle\psi_d|}{\sqrt{2}}\right)(X\otimes O)\left(\frac{|0\rangle|\psi_0\rangle + |1\rangle |\psi_d\rangle}{\sqrt{2}}\right) \\ &= \frac{1}{2} \left( \langle \psi_0|O|\psi_d\rangle + \langle \psi_d|O|\psi_0\rangle \right) \\ &= \frac{z+z^*}{2} = \operatorname{Re} z. \end{align*}$$

Begitu juga, menggunakan $Y=-i|0\rangle\langle 1|+i|1\rangle\langle 0|$,

$$\begin{align*} \langle \Psi_{0d}|Y\otimes O| \Psi_{0d} \rangle &= \left(\frac{\langle0|\langle\psi_0| + \langle1| \langle\psi_d|}{\sqrt{2}}\right)(Y\otimes O)\left(\frac{|0\rangle|\psi_0\rangle + |1\rangle |\psi_d\rangle}{\sqrt{2}}\right) \\ &= \frac{1}{2} \left( -i\langle \psi_0|O|\psi_d\rangle + i\langle \psi_d|O|\psi_0\rangle \right) \\ &= \frac{-iz+iz^*}{2} = \operatorname{Im} z. \end{align*}$$

Oleh itu, kita ada

$$\begin{equation*} \langle \Phi_{0d}|X\otimes O|\Phi_{0d}\rangle = \operatorname{Re}\langle\psi_0|O|\psi_d\rangle , \quad \langle \Phi_{0d}|Y\otimes O|\Phi_{0d}\rangle = \operatorname{Im}\langle\psi_0|O|\psi_d\rangle . \end{equation*}$$

Akhirnya, untuk setiap keadaan $|\Psi_{0d}\rangle$, kita perlu mengukur:

$$\begin{align*} X \otimes I \text{ for } \operatorname{Re}\mathcal{S}_{0d},\\ Y \otimes I \text{ for } \operatorname{Im}\mathcal{S}_{0d},\\ X \otimes H \text{ for } \operatorname{Re}\mathcal{H}_{0d},\\ Y \otimes H \text{ for } \operatorname{Im}\mathcal{H}_{0d}.\\ \end{align*}$$

n_qubits = hamiltonian.num_qubits

observable_labels = [
    "Re S_0d",
    "Im S_0d",
    "Re H_0d",
    "Im H_0d",
]

# X ⊗ I and Y ⊗ I.
# Qiskit's Pauli-label convention places qubit 0 on the rightmost character,
# so the ancilla Pauli is appended to the right.
obs_x_identity = SparsePauliOp("I" * n_qubits + "X")
obs_y_identity = SparsePauliOp("I" * n_qubits + "Y")

# X ⊗ H and Y ⊗ H.
obs_x_hamiltonian = SparsePauliOp.from_list(
    [
        (label + "X", coeff)
        for label, coeff in zip(
            hamiltonian.paulis.to_labels(),
            hamiltonian.coeffs,
        )
    ]
)

obs_y_hamiltonian = SparsePauliOp.from_list(
    [
        (label + "Y", coeff)
        for label, coeff in zip(
            hamiltonian.paulis.to_labels(),
            hamiltonian.coeffs,
        )
    ]
)

observables = [
    obs_x_identity,
    obs_y_identity,
    obs_x_hamiltonian,
    obs_y_hamiltonian,
]

for obs, label in zip(observables, observable_labels):
    print(f"Observable: {label}")
    print(obs)
    print()

Observable: Re S_0d
SparsePauliOp(['IIIIIIIIIIIIX'],
              coeffs=[1.+0.j])

Observable: Im S_0d
SparsePauliOp(['IIIIIIIIIIIIY'],
              coeffs=[1.+0.j])

Observable: Re H_0d
SparsePauliOp(['IIIIIIIIIIXXX', 'IIIIIIIIIXXIX', 'IIIIIIIIXXIIX', 'IIIIIIIXXIIIX', 'IIIIIIXXIIIIX', 'IIIIIXXIIIIIX', 'IIIIXXIIIIIIX', 'IIIXXIIIIIIIX', 'IIXXIIIIIIIIX', 'IXXIIIIIIIIIX', 'XXIIIIIIIIIIX', 'IIIIIIIIIIYYX', 'IIIIIIIIIYYIX', 'IIIIIIIIYYIIX', 'IIIIIIIYYIIIX', 'IIIIIIYYIIIIX', 'IIIIIYYIIIIIX', 'IIIIYYIIIIIIX', 'IIIYYIIIIIIIX', 'IIYYIIIIIIIIX', 'IYYIIIIIIIIIX', 'YYIIIIIIIIIIX', 'IIIIIIIIIIZZX', 'IIIIIIIIIZZIX', 'IIIIIIIIZZIIX', 'IIIIIIIZZIIIX', 'IIIIIIZZIIIIX', 'IIIIIZZIIIIIX', 'IIIIZZIIIIIIX', 'IIIZZIIIIIIIX', 'IIZZIIIIIIIIX', 'IZZIIIIIIIIIX', 'ZZIIIIIIIIIIX'],
              coeffs=[1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j,
 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j,
 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j,
 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j])

Observable: Im H_0d
SparsePauliOp(['IIIIIIIIIIXXY', 'IIIIIIIIIXXIY', 'IIIIIIIIXXIIY', 'IIIIIIIXXIIIY', 'IIIIIIXXIIIIY', 'IIIIIXXIIIIIY', 'IIIIXXIIIIIIY', 'IIIXXIIIIIIIY', 'IIXXIIIIIIIIY', 'IXXIIIIIIIIIY', 'XXIIIIIIIIIIY', 'IIIIIIIIIIYYY', 'IIIIIIIIIYYIY', 'IIIIIIIIYYIIY', 'IIIIIIIYYIIIY', 'IIIIIIYYIIIIY', 'IIIIIYYIIIIIY', 'IIIIYYIIIIIIY', 'IIIYYIIIIIIIY', 'IIYYIIIIIIIIY', 'IYYIIIIIIIIIY', 'YYIIIIIIIIIIY', 'IIIIIIIIIIZZY', 'IIIIIIIIIZZIY', 'IIIIIIIIZZIIY', 'IIIIIIIZZIIIY', 'IIIIIIZZIIIIY', 'IIIIIZZIIIIIY', 'IIIIZZIIIIIIY', 'IIIZZIIIIIIIY', 'IIZZIIIIIIIIY', 'IZZIIIIIIIIIY', 'ZZIIIIIIIIIIY'],
              coeffs=[1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j,
 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j,
 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j,
 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j])

Untuk anggaran unsur matriks $\mathcal{H}$, bilangan sebutan Pauli jauh lebih besar daripada unsur matriks $\mathcal{S}$.

Kita kini boleh mengurangkan bilangan sebutan Hamiltonian yang diukur dengan menggunakan teknik anjakan [4]. Kita membahagikan Hamiltonian sebagai:

$$\begin{equation*} H = (H-T) + T, \end{equation*}$$

dengan $T$ dipilih sedemikian rupa sehingga keadaan rujukan adalah keadaan eigennya,

$$\begin{equation*} T|\psi_0\rangle = \tau |\psi_0\rangle . \end{equation*}$$

Then,

$$\begin{align*} \mathcal{H}_{0d} &= \langle\psi_0|H|\psi_d\rangle \\ &= \langle\psi_0|(H-T)|\psi_d\rangle + \langle\psi_0|T|\psi_d\rangle \\ &= \langle\psi_0|(H-T)|\psi_d\rangle + \tau \langle\psi_0|\psi_d\rangle \\ &= \widetilde{\mathcal{H}}_{0d} + \tau \mathcal{S}_{0d}. \end{align*}$$

Here,

$$\begin{equation*} \widetilde{\mathcal{H}}_{0d} = \langle\psi_0|(H-T)|\psi_d\rangle \end{equation*}$$

ialah unsur matriks Hamiltonian teranjak. Oleh itu, kita hanya perlu mengukur $X\otimes (H-T)$ dan $Y\otimes (H-T)$. Sumbangan daripada $T$ dibina semula secara klasik menggunakan unsur matriks pertindihan $\mathcal{S}_{0d}$ yang telah diukur.

Dalam contoh ini, pilihan semula jadi adalah bahagian pepenjuru Hamiltonian Heisenberg,

$$\begin{equation*} T = \sum_{i=0}^{n-2} Z_iZ_{i+1}. \end{equation*}$$

Oleh kerana keadaan rujukan adalah keadaan asas-pengiraan, ia adalah keadaan eigen bagi setiap sebutan $Z_iZ_{i+1}$.

Walau bagaimanapun, pilihan yang lebih menguntungkan adalah dengan menyertakan bukan sahaja sebutan pepenjuru $ZZ$, tetapi juga sebutan $XX+YY$ yang memusnahkan keadaan rujukan.

Untuk setiap pasangan bersebelahan, operator $XX+YY$ memenuhi

$$\begin{equation*} (XX+YY)|00\rangle = 0, \qquad (XX+YY)|11\rangle = 0, \end{equation*}$$

and

$$\begin{equation*} (XX+YY)|01\rangle = 2|10\rangle, \qquad (XX+YY)|10\rangle = 2|01\rangle . \end{equation*}$$

Oleh itu, sebutan $XX+YY$ hanya menyumbang apabila dua Qubit bersebelahan mempunyai penghunian berbeza dalam bitstring rujukan. Jika kedua-dua Qubit adalah $0$ atau kedua-duanya $1$, sebutan itu memusnahkan keadaan rujukan dan juga boleh dianjakkan keluar.

Biar $|\psi_{\rm ref}\rangle = |z_0\cdots z_{n-1}\rangle$, dengan $z_i \in \{0,1\}$. Oleh itu, kita boleh memilih

$$\begin{equation*} T=\sum_{i=0}^{n-2} Z_iZ_{i+1} + \sum_{z_i={z_{i+1}}} \left( X_iX_{i+1} + Y_iY_{i+1} \right). \end{equation*}$$

Operator ini masih memenuhi

$$\begin{equation*} T|\psi_0\rangle = \tau |\psi_0\rangle , \end{equation*}$$

kerana sebutan $ZZ$ bertindak secara pepenjuru pada $|\psi_0\rangle$, manakala sebutan $XX+YY$ teranjak memberikan sifar. Nilai eigen yang sepadan oleh itu ditentukan hanya oleh sebutan $ZZ$,

$$\begin{equation*} \tau = \sum_{i=0}^{n-2} (-1)^{z_i} (-1)^{z_{i+1}} . \end{equation*}$$

Dengan pilihan ini, Hamiltonian teranjak menjadi:

$$\begin{equation*} H-T = \sum_{z_i\ne z_{i+1}} \left( X_iX_{i+1} + Y_iY_{i+1} \right). \end{equation*}$$

Hasilnya, hanya tepi dengan penghunian berbeza dalam keadaan rujukan yang perlu diukur. Semua sebutan $ZZ$ dan semua sebutan $XX+YY$ tidak aktif dibina semula melalui sumbangan pertindihan $\tau \mathcal{S}_{0d}$, atau memberikan sumbangan sifar mengikut binaan.

Ini memberikan boleh diperhatikan yang lebih kecil daripada menganjak hanya bahagian pepenjuru. Secara khusus, untuk keadaan rujukan asas-pengiraan dengan pengujaan tersetempat, hanya tepi bersebelahan dengan pengujaan tersebut kekal dalam $H-T$. Oleh itu, bilangan sebutan Pauli dalam $X\otimes(H-T)$ dan $Y\otimes(H-T)$ boleh dikurangkan dengan ketara, sementara unsur matriks yang dibina semula

$$\begin{equation*} \widetilde{\mathcal{H}}_{0d} + \tau \mathcal{S}_{0d} \end{equation*}$$

kekal sama sepenuhnya.

def make_reduced_heisenberg_observables(
    ref_bitstring: str,
    coupling: float = 1.0,
) -> tuple[SparsePauliOp, SparsePauliOp, float]:
    """Build X⊗(H-T), Y⊗(H-T), and tau."""
    n_qubits = len(ref_bitstring)

    shifted_terms: list[tuple[str, complex]] = []
    tau = 0.0

    def bit(q: int) -> str:
        return ref_bitstring[n_qubits - 1 - q]

    def append_term(q0: int, q1: int, pauli: str):
        label = ["I"] * n_qubits
        label[n_qubits - 1 - q0] = pauli[0]
        label[n_qubits - 1 - q1] = pauli[1]
        shifted_terms.append(("".join(label), coupling))

    for q in range(n_qubits - 1):
        same_occupation = bit(q) == bit(q + 1)

        # ZZ contribution to tau
        tau += coupling * (1.0 if same_occupation else -1.0)

        # XX + YY survives only for opposite occupations.
        if not same_occupation:
            append_term(q, q + 1, "XX")
            append_term(q, q + 1, "YY")

    if shifted_terms:
        obs_x_shifted_hamiltonian = SparsePauliOp.from_list(
            [(label + "X", coeff) for label, coeff in shifted_terms]
        )
        obs_y_shifted_hamiltonian = SparsePauliOp.from_list(
            [(label + "Y", coeff) for label, coeff in shifted_terms]
        )
    else:
        obs_x_shifted_hamiltonian = SparsePauliOp(
            "I" * n_qubits + "X", coeffs=[0.0]
        )
        obs_y_shifted_hamiltonian = SparsePauliOp(
            "I" * n_qubits + "Y", coeffs=[0.0]
        )

    return obs_x_shifted_hamiltonian, obs_y_shifted_hamiltonian, tau

obs_x_shifted_hamiltonian, obs_y_shifted_hamiltonian, shift_tau = (
    make_reduced_heisenberg_observables(ref_bitstring)
)

print("Observable: Re shifted H_0d")
print(obs_x_shifted_hamiltonian)
print()

print("Observable: Im shifted H_0d")
print(obs_y_shifted_hamiltonian)
print()

print("tau =", shift_tau)

observables = [
    obs_x_identity,
    obs_y_identity,
    obs_x_shifted_hamiltonian,
    obs_y_shifted_hamiltonian,
]
observable_labels = [
    "Re S_0d",
    "Im S_0d",
    "Re shifted H_0d",
    "Im shifted H_0d",
]

Observable: Re shifted H_0d
SparsePauliOp(['IIIIIXXIIIIIX', 'IIIIIYYIIIIIX', 'IIIIXXIIIIIIX', 'IIIIYYIIIIIIX'],
              coeffs=[1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j])

Observable: Im shifted H_0d
SparsePauliOp(['IIIIIXXIIIIIY', 'IIIIIYYIIIIIY', 'IIIIXXIIIIIIY', 'IIIIYYIIIIIIY'],
              coeffs=[1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j])

tau = 7.0

Langkah 2: Optimumkan masalah untuk pelaksanaan perkakasan kuantum

Kini kita mengubah Circuit ujian-tukar lanjutan abstrak menjadi templat berorientasikan perkakasan. Sebelum itu, kita terlebih dahulu mengoptimumkan lagi Circuit di peringkat abstrak.

Bandingkan susunan sebutan Hamiltonian

Pertama, kita bandingkan susunan berbeza sebutan Pauli dalam Hamiltonian Heisenberg untuk simulasi Hamiltonian. Hamiltonian itu sendiri tidak berubah, tetapi susunan mempengaruhi cara Circuit formula-produk dijana dan sejauh mana struktur boleh diselaraskan dalam Circuit. Sebagai contoh, susunan naif menyenaraikan semua sebutan $XX$ jiran-terdekat, kemudian semua sebutan $YY$, kemudian semua sebutan $ZZ$. Ini meletakkan tepi bersebelahan seperti $(0,1)$ dan $(1,2)$ bersebelahan antara satu sama lain, jadi ia tidak boleh dilaksanakan secara selari. Susunan genap-kemudian-ganjil melawati tepi genap yang saling terpisah dahulu, diikuti tepi ganjil, yang mendedahkan lapisan dwi-Qubit selari. Susunan tepi-berkumpulan genap-ganjil pergi selangkah lebih jauh: untuk setiap tepi, ia mengekalkan sebutan tempatan $XX$, $YY$, dan $ZZ$ bersama-sama, sambil masih melawati tepi genap sebelum tepi ganjil. Kita menjangkakan susunan genap-kemudian-ganjil dan tepi-berkumpulan genap-ganjil mengurangkan kedalaman Circuit dengan mendedahkan lapisan dwi-Qubit selari, dan susunan tepi-berkumpulan tambahan mengurangkan ralat Trotter kerana interaksi dwi-Qubit tempatan pada tepi yang sama dikendalikan sebagai blok padat.

Susunan Hamiltonian juga mempengaruhi ralat Trotter. Jika kita meletakkan sebutan tidak berkomut bersebelahan antara satu sama lain, peralihan asas berlaku lebih kerap, yang menyebabkan lebih banyak ralat Trotter. Dengan mengumpulkan sebutan yang memerlukan transformasi asas-Pauli yang sama, perubahan asas yang berlebihan boleh dielakkan.

Di sini, perbandingan menggunakan masa evolusi terbesar yang muncul dalam anggaran Krylov baris-pertama, $t_{\max} = (r-1)\Delta t,$ menggunakan keadaan transpilasi yang sama.

Untuk mengukur ralat Trotter, kita menggunakan ketidaksetiaan proses antara Circuit Trotter dan evolusi Hamiltonian tepat,

$$\begin{equation*} \text{Infidelity}(U,V) = 1-F(U,V) = 1 - \frac{|\operatorname{Tr}(U^\dagger V)|^2}{d^2}, \end{equation*}$$

where $d=2^n$ is the dimension of the Hilbert space.

Diagnostik ini menggunakan matriks padat, jadi ia sesuai untuk contoh 12-Qubit kecil ini tetapi tidak dimaksudkan sebagai subrutin boleh skala.

# The comparison uses the largest time that appears in the first-row Krylov estimates.
# Circuit depth does not depend on this numeric value, but the Trotter error does.
comparison_time = (krylov_dim - 1) * dt

def make_heisenberg_hamiltonian_ordered(
    num_qubits: int,
    ordering: str,
    coupling: float = 1.0,
) -> SparsePauliOp:
    """Return the same Heisenberg Hamiltonian with a specified term ordering."""
    terms: list[tuple[str, complex]] = []
    even_edges = [(q, q + 1) for q in range(0, num_qubits - 1, 2)]
    odd_edges = [(q, q + 1) for q in range(1, num_qubits - 1, 2)]

    def append_term(q0: int, q1: int, pauli: str):
        label = ["I"] * num_qubits
        label[num_qubits - 1 - q0] = pauli[0]
        label[num_qubits - 1 - q1] = pauli[1]
        terms.append(("".join(label), coupling))

    if ordering == "naive":
        for pauli in ("XX", "YY", "ZZ"):
            for q in range(num_qubits - 1):
                append_term(q, q + 1, pauli)
    elif ordering == "even-then-odd":
        for pauli in ("XX", "YY", "ZZ"):
            for q0, q1 in even_edges + odd_edges:
                append_term(q0, q1, pauli)
    elif ordering == "even-odd edge-grouped":
        for q0, q1 in even_edges + odd_edges:
            for pauli in ("XX", "YY", "ZZ"):
                append_term(q0, q1, pauli)
    else:
        raise ValueError(f"Unknown ordering: {ordering}")

    return SparsePauliOp.from_list(terms).simplify()

def build_numeric_evolution_circuit(
    hamiltonian: SparsePauliOp,
    synthesis,
    time_value: float,
    **synthesis_kwargs,
) -> QuantumCircuit:
    """Build a numeric circuit for exp(-i H t) with a chosen synthesis rule."""
    evolution_gate = PauliEvolutionGate(
        hamiltonian,
        time=time_value,
        synthesis=synthesis(**synthesis_kwargs),
    )
    circuit = QuantumCircuit(hamiltonian.num_qubits)
    circuit.append(evolution_gate, range(hamiltonian.num_qubits))
    return circuit

def process_infidelity(
    circuit: QuantumCircuit,
    exact_matrix: np.ndarray,
) -> float:
    """Return 1 - |Tr(U_circuit† U_exact) / d|²."""
    circuit_matrix = np.asarray(Operator(circuit).data)
    dim = circuit_matrix.shape[0]
    normalized_trace = np.vdot(circuit_matrix, exact_matrix) / dim
    fidelity = np.abs(normalized_trace) ** 2
    return float(np.clip(1.0 - fidelity, 0.0, 1.0))

hamiltonians_by_ordering = {
    ordering: make_heisenberg_hamiltonian_ordered(
        num_qubits, ordering, coupling=1.0
    )
    for ordering in ["naive", "even-then-odd", "even-odd edge-grouped"]
}

print(f"Comparison time: {comparison_time}\n")

for order_name, ham_ordered in hamiltonians_by_ordering.items():
    print(f"{order_name}:")
    print([op for op, _ in ham_ordered.to_list()])
    print()

print("Precomputing the exact evolution operator... ", end="")
exact_matrix = la.expm(-1j * comparison_time * hamiltonian.to_matrix())
print("Done")

Comparison time: 0.8567979964335799

naive:
['IIIIIIIIIIXX', 'IIIIIIIIIXXI', 'IIIIIIIIXXII', 'IIIIIIIXXIII', 'IIIIIIXXIIII', 'IIIIIXXIIIII', 'IIIIXXIIIIII', 'IIIXXIIIIIII', 'IIXXIIIIIIII', 'IXXIIIIIIIII', 'XXIIIIIIIIII', 'IIIIIIIIIIYY', 'IIIIIIIIIYYI', 'IIIIIIIIYYII', 'IIIIIIIYYIII', 'IIIIIIYYIIII', 'IIIIIYYIIIII', 'IIIIYYIIIIII', 'IIIYYIIIIIII', 'IIYYIIIIIIII', 'IYYIIIIIIIII', 'YYIIIIIIIIII', 'IIIIIIIIIIZZ', 'IIIIIIIIIZZI', 'IIIIIIIIZZII', 'IIIIIIIZZIII', 'IIIIIIZZIIII', 'IIIIIZZIIIII', 'IIIIZZIIIIII', 'IIIZZIIIIIII', 'IIZZIIIIIIII', 'IZZIIIIIIIII', 'ZZIIIIIIIIII']

even-then-odd:
['IIIIIIIIIIXX', 'IIIIIIIIXXII', 'IIIIIIXXIIII', 'IIIIXXIIIIII', 'IIXXIIIIIIII', 'XXIIIIIIIIII', 'IIIIIIIIIXXI', 'IIIIIIIXXIII', 'IIIIIXXIIIII', 'IIIXXIIIIIII', 'IXXIIIIIIIII', 'IIIIIIIIIIYY', 'IIIIIIIIYYII', 'IIIIIIYYIIII', 'IIIIYYIIIIII', 'IIYYIIIIIIII', 'YYIIIIIIIIII', 'IIIIIIIIIYYI', 'IIIIIIIYYIII', 'IIIIIYYIIIII', 'IIIYYIIIIIII', 'IYYIIIIIIIII', 'IIIIIIIIIIZZ', 'IIIIIIIIZZII', 'IIIIIIZZIIII', 'IIIIZZIIIIII', 'IIZZIIIIIIII', 'ZZIIIIIIIIII', 'IIIIIIIIIZZI', 'IIIIIIIZZIII', 'IIIIIZZIIIII', 'IIIZZIIIIIII', 'IZZIIIIIIIII']

even-odd edge-grouped:
['IIIIIIIIIIXX', 'IIIIIIIIIIYY', 'IIIIIIIIIIZZ', 'IIIIIIIIXXII', 'IIIIIIIIYYII', 'IIIIIIIIZZII', 'IIIIIIXXIIII', 'IIIIIIYYIIII', 'IIIIIIZZIIII', 'IIIIXXIIIIII', 'IIIIYYIIIIII', 'IIIIZZIIIIII', 'IIXXIIIIIIII', 'IIYYIIIIIIII', 'IIZZIIIIIIII', 'XXIIIIIIIIII', 'YYIIIIIIIIII', 'ZZIIIIIIIIII', 'IIIIIIIIIXXI', 'IIIIIIIIIYYI', 'IIIIIIIIIZZI', 'IIIIIIIXXIII', 'IIIIIIIYYIII', 'IIIIIIIZZIII', 'IIIIIXXIIIII', 'IIIIIYYIIIII', 'IIIIIZZIIIII', 'IIIXXIIIIIII', 'IIIYYIIIIIII', 'IIIZZIIIIIII', 'IXXIIIIIIIII', 'IYYIIIIIIIII', 'IZZIIIIIIIII']

Precomputing the exact evolution operator... Done

Kita mula-mula mengekalkan peraturan sintesis tetap pada satu langkah Trotter tertib-pertama dan hanya mengubah susunan sebutan Pauli. Matlamat perbandingan ini adalah terutamanya untuk melihat sejauh mana kedalaman Circuit dan kos dwi-Qubit boleh dikurangkan dengan mendedahkan tepi jiran-terdekat yang terpisah kepada Transpiler.

ordering_comparison_rows = []
infidelity_reps = [1, 2, 4, 8]

for ordering, ham_ordered in hamiltonians_by_ordering.items():
    for reps in infidelity_reps:
        circuit = build_numeric_evolution_circuit(
            ham_ordered,
            LieTrotter,
            comparison_time,
            reps=reps,
        )
        decomposed_circuit = simple_transpilation(circuit)
        infidelity = process_infidelity(decomposed_circuit, exact_matrix)
        ordering_comparison_rows.append(
            {
                "ordering": ordering,
                "synthesis": f"LieTrotter(reps={reps})",
                "infidelity": infidelity,
                **summarize_circuit(decomposed_circuit),
            }
        )
        if reps == 1:
            print(f"Circuit for {ordering} ordering:")
            print([op for op, _ in ham_ordered.to_list()])
            display(decomposed_circuit.draw("mpl", fold=-1, scale=0.6))

ordering_comparison_df = pd.DataFrame(ordering_comparison_rows)
display(ordering_comparison_df)

hamiltonian_for_synthesis = hamiltonians_by_ordering["even-odd edge-grouped"]

Circuit for naive ordering:
['IIIIIIIIIIXX', 'IIIIIIIIIXXI', 'IIIIIIIIXXII', 'IIIIIIIXXIII', 'IIIIIIXXIIII', 'IIIIIXXIIIII', 'IIIIXXIIIIII', 'IIIXXIIIIIII', 'IIXXIIIIIIII', 'IXXIIIIIIIII', 'XXIIIIIIIIII', 'IIIIIIIIIIYY', 'IIIIIIIIIYYI', 'IIIIIIIIYYII', 'IIIIIIIYYIII', 'IIIIIIYYIIII', 'IIIIIYYIIIII', 'IIIIYYIIIIII', 'IIIYYIIIIIII', 'IIYYIIIIIIII', 'IYYIIIIIIIII', 'YYIIIIIIIIII', 'IIIIIIIIIIZZ', 'IIIIIIIIIZZI', 'IIIIIIIIZZII', 'IIIIIIIZZIII', 'IIIIIIZZIIII', 'IIIIIZZIIIII', 'IIIIZZIIIIII', 'IIIZZIIIIIII', 'IIZZIIIIIIII', 'IZZIIIIIIIII', 'ZZIIIIIIIIII']

Circuit for even-then-odd ordering:
['IIIIIIIIIIXX', 'IIIIIIIIXXII', 'IIIIIIXXIIII', 'IIIIXXIIIIII', 'IIXXIIIIIIII', 'XXIIIIIIIIII', 'IIIIIIIIIXXI', 'IIIIIIIXXIII', 'IIIIIXXIIIII', 'IIIXXIIIIIII', 'IXXIIIIIIIII', 'IIIIIIIIIIYY', 'IIIIIIIIYYII', 'IIIIIIYYIIII', 'IIIIYYIIIIII', 'IIYYIIIIIIII', 'YYIIIIIIIIII', 'IIIIIIIIIYYI', 'IIIIIIIYYIII', 'IIIIIYYIIIII', 'IIIYYIIIIIII', 'IYYIIIIIIIII', 'IIIIIIIIIIZZ', 'IIIIIIIIZZII', 'IIIIIIZZIIII', 'IIIIZZIIIIII', 'IIZZIIIIIIII', 'ZZIIIIIIIIII', 'IIIIIIIIIZZI', 'IIIIIIIZZIII', 'IIIIIZZIIIII', 'IIIZZIIIIIII', 'IZZIIIIIIIII']

Circuit for even-odd edge-grouped ordering:
['IIIIIIIIIIXX', 'IIIIIIIIIIYY', 'IIIIIIIIIIZZ', 'IIIIIIIIXXII', 'IIIIIIIIYYII', 'IIIIIIIIZZII', 'IIIIIIXXIIII', 'IIIIIIYYIIII', 'IIIIIIZZIIII', 'IIIIXXIIIIII', 'IIIIYYIIIIII', 'IIIIZZIIIIII', 'IIXXIIIIIIII', 'IIYYIIIIIIII', 'IIZZIIIIIIII', 'XXIIIIIIIIII', 'YYIIIIIIIIII', 'ZZIIIIIIIIII', 'IIIIIIIIIXXI', 'IIIIIIIIIYYI', 'IIIIIIIIIZZI', 'IIIIIIIXXIII', 'IIIIIIIYYIII', 'IIIIIIIZZIII', 'IIIIIXXIIIII', 'IIIIIYYIIIII', 'IIIIIZZIIIII', 'IIIXXIIIIIII', 'IIIYYIIIIIII', 'IIIZZIIIIIII', 'IXXIIIIIIIII', 'IYYIIIIIIIII', 'IZZIIIIIIIII']

ordering           synthesis  infidelity  depth  size  \
0                   naive  LieTrotter(reps=1)    0.999917     15    33
1                   naive  LieTrotter(reps=2)    0.805998     21    66
2                   naive  LieTrotter(reps=4)    0.271389     33   132
3                   naive  LieTrotter(reps=8)    0.074590     57   264
4           even-then-odd  LieTrotter(reps=1)    0.999917      6    33
5           even-then-odd  LieTrotter(reps=2)    0.805998     12    66
6           even-then-odd  LieTrotter(reps=4)    0.271389     24   132
7           even-then-odd  LieTrotter(reps=8)    0.074590     48   264
8   even-odd edge-grouped  LieTrotter(reps=1)    0.998432      6    33
9   even-odd edge-grouped  LieTrotter(reps=2)    0.653843     12    66
10  even-odd edge-grouped  LieTrotter(reps=4)    0.181529     24   132
11  even-odd edge-grouped  LieTrotter(reps=8)    0.045244     48   264

    2q gates  2q depth
0         33        15
1         66        21
2        132        33
3        264        57
4         33         6
5         66        12
6        132        24
7        264        48
8         33         6
9         66        12
10       132        24
11       264        48

Pada reps=1, kita perhatikan bahawa susunan genap-kemudian-ganjil dan tepi-berkumpulan genap-ganjil kedua-duanya mengecutkan kedalaman daripada 15 kepada 6 dengan mendedahkan lapisan dwi-Qubit selari, sementara kiraan gate dwi-Qubit kekal sama merentasi ketiga-tiga susunan. Walau bagaimanapun, ketiga-tiga susunan mempunyai ketidaksetiaan hampir 1, jadi kita mengimbas bilangan pengulangan Trotter untuk memisahkan susunan dengan lebih jelas. Apabila bilangan pengulangan bertambah, ketidaksetiaan susunan even-odd edge-grouped jatuh lebih pantas daripada dua yang lain, mencapai 0.045 pada reps=8 berbanding 0.075 untuk susunan naif dan genap-kemudian-ganjil.

Bandingkan sintesis formula-produk

Seterusnya, kita meneroka tetapan lanjutan berbeza bagi Trotterisasi, dengan susunan Hamiltonian tetap kepada susunan tepi-berkumpulan genap-ganjil. Kita pertimbangkan Lie-Trotter tertib-pertama, Suzuki-Trotter tertib-kedua, dan Suzuki-Trotter tertib-keempat.

synthesis_comparison_rows = []

for num_trotter_steps in [1, 2, 3, 4, 5]:
    synthesis_cases = [
        ("LieTrotter", LieTrotter, {"reps": num_trotter_steps}),
        (
            "SuzukiTrotter(order=2)",
            SuzukiTrotter,
            {"order": 2, "reps": num_trotter_steps},
        ),
        (
            "SuzukiTrotter(order=4)",
            SuzukiTrotter,
            {"order": 4, "reps": num_trotter_steps},
        ),
    ]
    for label, synthesis, kwargs in synthesis_cases:
        circuit = build_numeric_evolution_circuit(
            hamiltonian_for_synthesis,
            synthesis,
            comparison_time,
            **kwargs,
        )
        decomposed_circuit = simple_transpilation(circuit)
        synthesis_comparison_rows.append(
            {
                "synthesis": label,
                "reps": kwargs["reps"],
                "infidelity": process_infidelity(
                    decomposed_circuit, exact_matrix
                ),
                **summarize_circuit(decomposed_circuit),
            }
        )

synthesis_comparison_df = pd.DataFrame(synthesis_comparison_rows)
display(synthesis_comparison_df.sort_values(["2q gates", "2q depth"]))

# For memory free
exact_matrix = None

synthesis  reps    infidelity  depth  size  2q gates  \
0               LieTrotter     1  9.984324e-01      6    33        33
1   SuzukiTrotter(order=2)     1  9.733399e-01      9    51        51
3               LieTrotter     2  6.538427e-01     12    66        66
4   SuzukiTrotter(order=2)     2  2.522533e-01     15    84        84
6               LieTrotter     3  3.197242e-01     18    99        99
7   SuzukiTrotter(order=2)     3  4.804050e-02     21   117       117
9               LieTrotter     4  1.815291e-01     24   132       132
10  SuzukiTrotter(order=2)     4  1.453103e-02     27   150       150
12              LieTrotter     5  1.161770e-01     30   165       165
2   SuzukiTrotter(order=4)     1  2.884402e-01     33   183       183
13  SuzukiTrotter(order=2)     5  5.803455e-03     33   183       183
5   SuzukiTrotter(order=4)     2  1.641162e-03     63   348       348
8   SuzukiTrotter(order=4)     3  2.907076e-05     93   513       513
11  SuzukiTrotter(order=4)     4  2.791061e-06    123   678       678
14  SuzukiTrotter(order=4)     5  4.736685e-07    153   843       843

    2q depth
0          6
1          9
3         12
4         15
6         18
7         21
9         24
10        27
12        30
2         33
13        33
5         63
8         93
11       123
14       153

Lie-Trotter memberikan Circuit paling cetek tetapi mempunyai ralat paling besar, manakala Suzuki-Trotter tertib-keempat lebih tepat tetapi meningkatkan kedalaman Circuit. Untuk baki tutorial ini, kita memilih Suzuki-Trotter tertib-kedua kerana ia memberikan Circuit kedalaman-kecil sambil mengurangkan ralat Trotter dengan ketara berbanding formula tertib-pertama.

Buang gate evolusi masa terkawal

Dalam ujian-tukar lanjutan, mengawal evolusi masa dengan satu Qubit ancilla memerlukan ancilla mengawal banyak gate merentasi sistem. Ini boleh memperkenalkan overhead penghalaan yang besar dan, dalam kes terburuk, secara berkesan memerlukan kesambungan semua-kepada-satu. Untuk mengelakkan ini, pengoptimuman lanjut boleh dilakukan dengan menggantikan gate evolusi masa terkawal dengan versi bebas-kawalan, mengeksploitasi simetri Hamiltonian. Mari kita perhatikan Circuit berikut.

Di sini, $B_{\rm ref}$ menyediakan keadaan rujukan, $B_{\rm ref}|0^n\rangle = |\psi_{0}\rangle$.

Berbanding menyediakan $\frac{1}{\sqrt{2}}(|0\rangle+|1\rangle)|\psi_0\rangle$ dahulu dan kemudian mengenakan $U(t)$ hanya pada cabang $|1\rangle$, Circuit terus menyediakan dua cabang sebagai

$$\begin{equation*} |0\rangle|\psi_0\rangle \quad \text{and} \quad |1\rangle|\psi_d\rangle , \end{equation*}$$

where

$$\begin{equation*} |\psi_d\rangle = U(d\Delta t)|\psi_0\rangle . \end{equation*}$$

Circuit terlebih dahulu mengenakan gate Hadamard kepada ancilla dan menyediakan keadaan rujukan hanya pada cabang $|1\rangle$:

$$\begin{equation*} |0\rangle |0^n\rangle \longrightarrow \frac{|0\rangle |0^n\rangle + |1\rangle B_{\rm ref}|0^n\rangle}{\sqrt{2}} = \frac{|0\rangle |0^n\rangle + |1\rangle |\psi_0\rangle}{\sqrt{2}} . \end{equation*}$$

Kemudian operator evolusi masa tanpa-kawalan dikenakan pada kedua-dua cabang:

$$\begin{equation*} \frac{|0\rangle |0^n\rangle + |1\rangle |\psi_0\rangle}{\sqrt{2}} \longrightarrow \frac{|0\rangle U(t)|0^n\rangle + |1\rangle U(t)|\psi_0\rangle}{\sqrt{2}} . \end{equation*}$$

Oleh kerana Hamiltonian mengekalkan bilangan pengujaan, kita boleh lihat bahawa $|0^n\rangle$ adalah keadaan eigennya, dan oleh itu operator evolusi hanya mengumpul fasa di bawah Hamiltonian:

$$\begin{equation*} U(t)|0^n\rangle = e^{-iE_{\rm vac}t}|0^n\rangle . \end{equation*}$$

Therefore,

$$\begin{equation*} \frac{|0\rangle U(t)|0^n\rangle + |1\rangle U(t)|\psi_0\rangle}{\sqrt{2}} = \frac{e^{-iE_{\rm vac}t}|0\rangle |0^n\rangle + |1\rangle U(t)|\psi_0\rangle}{\sqrt{2}} . \end{equation*}$$

Seterusnya, $B_{\rm ref}$ dikenakan hanya pada cabang $|0\rangle$.

$$\begin{equation*} \frac{e^{-iE_{\rm vac}t}|0\rangle |\psi_0\rangle + |1\rangle U(t)|\psi_0\rangle}{\sqrt{2}} . \end{equation*}$$

Pada titik ini, kedua-dua cabang mempunyai fasa relatif tambahan. Untuk mengeluarkannya, kita mengaplikasikan gate fasa ancilla

$$\begin{equation*} P(-E_{\rm vac}t) = \begin{pmatrix} 1 & 0 \\ 0 & e^{-iE_{\rm vac}t} \end{pmatrix}. \end{equation*}$$

Ini mentransformasikan keadaan sebagai

$$\begin{equation*} \frac{e^{-iE_{\rm vac}t}|0\rangle |\psi_0\rangle + |1\rangle U(t)|\psi_0\rangle}{\sqrt{2}} \longrightarrow \frac{e^{-iE_{\rm vac}t}|0\rangle |\psi_0\rangle + e^{-iE_{\rm vac}t}|1\rangle U(t)|\psi_0\rangle}{\sqrt{2}} . \end{equation*}$$

Oleh itu, sehingga fasa global yang tidak relevan, kita akhirnya menyediakan

$$\begin{equation*} |\Phi_{0d}\rangle = \frac{ |0\rangle|\psi_0\rangle + |1\rangle U(t)|\psi_0\rangle }{\sqrt{2}} . \end{equation*}$$

Dalam blok kod seterusnya, kita mengimplementasikan Circuit bebas kawalan ini.

controlled_extended_swap_test = extended_swap_test

# Reuse the ordering and synthesis rule selected by the comparison above.
evol_gate_optimized = PauliEvolutionGate(
    hamiltonian_for_synthesis,
    time=t,
    synthesis=SuzukiTrotter(order=2, reps=num_trotter_steps),
)

uncontrolled_evolution = QuantumCircuit(num_qubits, name="U_ST2(t)")
uncontrolled_evolution.append(evol_gate_optimized, range(num_qubits))

controlled_state_prep = QuantumCircuit(num_qubits + 1, name="C-Prep")
for q, bit in enumerate(reversed(ref_bitstring)):
    if bit == "1":
        controlled_state_prep.cx(ancilla, system_qubits[q])

vacuum_bitstring = "0" * num_qubits
vacuum_energy = basis_state_expectation_sparse(hamiltonian, "0" * num_qubits)

optimized_extended_swap_test = QuantumCircuit(num_qubits + 1)
optimized_extended_swap_test.h(ancilla)

# Prepare |psi_ref> only on the |1> branch.
optimized_extended_swap_test.compose(controlled_state_prep, inplace=True)
optimized_extended_swap_test.barrier()

# Apply the Trotterized time evolution without control.
optimized_extended_swap_test.compose(
    uncontrolled_evolution,
    qubits=system_qubits,
    inplace=True,
)
optimized_extended_swap_test.barrier()

# Map |0>|0...0> to |0>|psi_ref>, leaving the |1> branch unchanged.
optimized_extended_swap_test.x(ancilla)
optimized_extended_swap_test.compose(controlled_state_prep, inplace=True)
optimized_extended_swap_test.x(ancilla)

# Cancel the known vacuum phase so that the same X/Y observables can be used.
optimized_extended_swap_test.p(-vacuum_energy * t, ancilla)
optimized_extended_swap_test = simple_transpilation(
    optimized_extended_swap_test
)

print(f"Vacuum energy E_vac = {vacuum_energy:.1f}")
display(
    optimized_extended_swap_test.assign_parameters({t: 1.0}).draw(
        "mpl", scale=0.5, fold=26
    )
)

Vacuum energy E_vac = 11.0+0.0j

Transpilation

Sekarang, kita transpile Circuit terkawal dan bebas kawalan supaya boleh dijalankan pada perkakasan. Mari kita bandingkan hasil Circuit yang telah ditranspile.

pass_manager = generate_preset_pass_manager(
    backend=backend,
    optimization_level=3,
)

isa_controlled_extended_swap_test = pass_manager.run(
    controlled_extended_swap_test
)

pass_manager = generate_preset_pass_manager(
    backend=backend, optimization_level=3, routing_method="none"
)
isa_optimized_extended_swap_test = pass_manager.run(
    optimized_extended_swap_test
)

transpilation_result = [
    {
        "label": "abstract controlled U(t)",
        **summarize_circuit(isa_controlled_extended_swap_test),
    },
    {
        "label": "optimized non-controlled U(t)",
        **summarize_circuit(isa_optimized_extended_swap_test),
    },
]

display(pd.DataFrame(transpilation_result))

def filter_qubits_from_layout(layout):
    q_layout = Layout(
        {
            physical: virtual
            for physical, virtual in layout.get_physical_bits().items()
            if virtual._register.name == "q"
        }
    )
    return q_layout

print(
    filter_qubits_from_layout(
        isa_optimized_extended_swap_test.layout.initial_layout
    )
)

isa_observables = [
    op.apply_layout(isa_optimized_extended_swap_test.layout)
    for op in observables
]

label  depth   size  2q gates  2q depth
0       abstract controlled U(t)  15457  23786      4686      4580
1  optimized non-controlled U(t)    261   1716       307        57

Layout({
18: <Qubit register=(13, "q"), index=0>,
5: <Qubit register=(13, "q"), index=1>,
6: <Qubit register=(13, "q"), index=2>,
7: <Qubit register=(13, "q"), index=3>,
8: <Qubit register=(13, "q"), index=4>,
9: <Qubit register=(13, "q"), index=5>,
10: <Qubit register=(13, "q"), index=6>,
11: <Qubit register=(13, "q"), index=7>,
12: <Qubit register=(13, "q"), index=8>,
13: <Qubit register=(13, "q"), index=9>,
14: <Qubit register=(13, "q"), index=10>,
15: <Qubit register=(13, "q"), index=11>,
19: <Qubit register=(13, "q"), index=12>
})

Langkah 3: Laksanakan menggunakan primitif Qiskit

Langkah seterusnya ialah menghantar Circuit berparameter yang sama untuk beberapa nilai $d$. Untuk setiap $d$, kita menganggarkan empat nilai jangkaan: $X\otimes I$, $Y\otimes I$, $X\otimes (H-T)$, dan $Y\otimes (H-T)$. Keempat-empat nombor ini kemudian digabungkan menjadi elemen baris pertama kompleks $\mathcal{S}_{0d}$ dan $\mathcal{H}_{0d}$.

Di sini, $\mathcal{S}_{00}=1$ dan $\mathcal{H}_{00}=\langle\psi_{0}|(H-T)|\psi_{0}\rangle=\langle\psi_{0}|H|\psi_{0}\rangle-\tau$ boleh dikira secara klasik kerana $\lvert\psi_0\rangle$ adalah jarang, jadi kita langkau kes $d=0$.

pub_list = []
d_values = list(range(1, krylov_dim))

# Exact local statevector estimator.
estimator = StatevectorEstimator()

# We use the circuit before the transpilation for the local simulator,
# but we will use the transpiled circuit for the real backend.
for d in d_values:
    parameter_values = [d * dt]

    for ob in observables:
        pub_list.append(
            (
                optimized_extended_swap_test,
                ob,
                parameter_values,
            )
        )

job = estimator.run(pub_list)

# Local PrimitiveJob does not provide Runtime-style job inputs,
# so preserve the inputs directly.
inputs = pub_list
result = job.result()

print(f"Number of Krylov basis states: r = {len(d_values)}")
print(f"Number of PUBs: {len(pub_list)}")
print(f"Each d uses observables: {observable_labels}")

Number of Krylov basis states: r = 9
Number of PUBs: 36
Each d uses observables: ['Re S_0d', 'Im S_0d', 'Re shifted H_0d', 'Im shifted H_0d']

Langkah 4: Pascaproses dan kembalikan hasil dalam format klasik yang dikehendaki

Selepas menganggarkan matriks terunjur, kita menormalkan dan menyelesaikan GEVP

$$\begin{equation*} \mathcal{H}\mathbf{c} = E\mathcal{S}\mathbf{c}. \end{equation*}$$

Nilai eigen umum yang terkecil memberikan anggaran KQD bagi tenaga keadaan asas.

h_shifted_row_est = np.zeros(krylov_dim, dtype=complex)
s_row_est = np.zeros(krylov_dim, dtype=complex)

h_shifted_row_est[0] = ref_energy - shift_tau
s_row_est[0] = 1.0

for idx, (pub_input, pub_result) in enumerate(zip(inputs, result)):
    d_index, obs_index = divmod(idx, len(observables))
    ev = np.asarray(pub_result.data.evs).reshape(-1)[0]
    std = np.asarray(pub_result.data.stds).reshape(-1)[0]

    if obs_index == 0:
        s_row_est[d_index + 1] = ev
    elif obs_index == 1:
        s_row_est[d_index + 1] += 1j * ev
    elif obs_index == 2:
        h_shifted_row_est[d_index + 1] = ev
    elif obs_index == 3:
        h_shifted_row_est[d_index + 1] += 1j * ev

# H_0d = shifted_H_0d + tau * S_0d.
h_row_est = h_shifted_row_est + shift_tau * s_row_est

h_matrix_est = la.toeplitz(h_row_est.conj(), h_row_est)
s_matrix_est = la.toeplitz(s_row_est.conj(), s_row_est)

s_eigvals = la.eigvalsh(0.5 * (s_matrix_est + s_matrix_est.conj().T))
positive_s_eigvals = s_eigvals[s_eigvals > 1e-12]
s_condition_number = (
    positive_s_eigvals[-1] / positive_s_eigvals[0]
    if len(positive_s_eigvals) > 0
    else np.inf
)

with np.printoptions(precision=3, suppress=True):
    print("Estimated first row of S:")
    print(s_row_est)
    print()
    print("Estimated first row of H:")
    print(h_row_est)
    print()
    print("Eigenvalues of the estimated overlap matrix S:")
    print(s_eigvals)
    print(f"Condition number above 1e-12: {s_condition_number:.3e}")
    print()

Estimated first row of S:
[ 1.   +0.j     0.758-0.596j  0.203-0.836j -0.291-0.636j -0.444-0.229j
 -0.276+0.053j -0.044+0.051j  0.006-0.121j -0.155-0.218j -0.345-0.101j]

Estimated first row of H:
[ 7.   +0.j     4.842-4.76j   0.044-6.185j -3.791-3.653j -4.137+0.39j
 -1.495+2.654j  1.331+1.777j  1.85 -0.763j -0.032-2.278j -2.222-1.372j]

Eigenvalues of the estimated overlap matrix S:
[-0.     0.     0.     0.     0.     0.     0.01   0.355  3.526  6.109]
Condition number above 1e-12: 1.904e+12

Sekarang kita menyelesaikan masalah nilai eigen umum menggunakan matriks yang dibina semula daripada anggaran Circuit. Dalam pengiraan vektor keadaan ideal dengan evolusi masa nyata yang tepat, ini sepatutnya menghasilkan semula hasil terunjur yang tepat. Dalam praktiknya, penyimpangan boleh datang daripada Trotterization, ralat pensampelan, dan ketidakstabilan berangka bagi matriks pertindihan.

Kita perhatikan bagaimana tenaga menumpu apabila kita meningkatkan dimensi subruang Krylov.

exact_evals = diagonalize_single_1_subspace(hamiltonian)
exact_ground = min(exact_evals)
print("exact ground state energy:  ", exact_ground)

threshold = 1e-12
energy_convergence = []

for r in range(1, krylov_dim + 1):
    energy_est_kqd, coeffs_est, retained_est = solve_thresholded_gevp(
        h_matrix_est[:r, :r],
        s_matrix_est[:r, :r],
        threshold=threshold,
    )
    energy_convergence.append(energy_est_kqd)
    print(
        f"Krylov ground state energy (dim={r}, retained={retained_est}): ",
        energy_est_kqd,
    )

exact ground state energy:   3.136296694843727
Krylov ground state energy (dim=1, retained=1):  7.0
Krylov ground state energy (dim=2, retained=2):  4.184510657551266
Krylov ground state energy (dim=3, retained=3):  3.5539074630394136
Krylov ground state energy (dim=4, retained=4):  3.3366270761341044
Krylov ground state energy (dim=5, retained=5):  3.252017453225087
Krylov ground state energy (dim=6, retained=6):  3.2300275138879186
Krylov ground state energy (dim=7, retained=7):  3.2299154099085685
Krylov ground state energy (dim=8, retained=7):  3.2298063744216776
Krylov ground state energy (dim=9, retained=7):  3.2296778282872456
Krylov ground state energy (dim=10, retained=8):  3.223647515867734

def plot_energy_convergence(energy_convergence, exact_ground, krylov_dim):
    fig, ax = plt.subplots(figsize=(7, 4.5))

    ax.plot(
        range(1, krylov_dim + 1),
        energy_convergence,
        marker="o",
        label="KQD estimate",
    )

    ax.axhline(
        exact_ground,
        linestyle="--",
        label=f"Exact ground energy = {exact_ground:.6f}",
    )

    ax.set_xlabel("Krylov dimension")
    ax.set_ylabel("Ground-state energy")
    ax.grid(True, alpha=0.3)
    ax.legend()
    plt.tight_layout()
    plt.show()

plot_energy_convergence(energy_convergence, exact_ground, krylov_dim)

Contoh perkakasan berskala besar

Bahagian sebelumnya menggunakan model 12-qubit supaya simulasi vektor keadaan boleh digunakan sebagai diagnostik. Kita kini menskalakan aliran kerja KQD yang sama kepada rantai Heisenberg 30-qubit dan menyediakan beban kerja untuk dijalankan pada perkakasan IBM Quantum.

Langkah 1-4 dimampatkan ke dalam satu blok kod

Di sini kita kini menggabungkan semua butiran ini menjadi satu aliran kerja tunggal pada skala yang lebih besar, yang kemudian dijalankan pada perkakasan kuantum sebenar kita. Dalam bahagian ini, kita mengaplikasikan tetapan mitigasi ralat yang realistik untuk meningkatkan kebolehpercayaan hasil. Oleh kerana elemen matriks yang berkaitan dengan nilai $d$ yang berbeza boleh dinilai secara selari, kita menggunakan mod Batch untuk melaksanakannya dengan cekap.

# -------------------------Step 1-------------------------

# Map the classical problem to quantum circuits and observables.
# Problem and KQD parameters.
large_num_qubits = 30
large_krylov_dim = 7
large_num_trotter_steps = 3
large_dt = np.pi / (3 * (large_num_qubits - 1))
large_t = Parameter("t_large")

# Use a single excitation near the center of the chain.
large_excitation_qubit = large_num_qubits // 2
large_ref_label = ["0"] * large_num_qubits
large_ref_label[large_num_qubits - 1 - large_excitation_qubit] = "1"
large_ref_bitstring = "".join(large_ref_label)

# Use the ordering and product formula selected in the preceding section.
large_hamiltonian = make_heisenberg_hamiltonian_ordered(
    large_num_qubits,
    ordering="even-odd edge-grouped",
    coupling=1.0,
)
large_ref_energy = float(
    np.real(
        basis_state_expectation_sparse(large_hamiltonian, large_ref_bitstring)
    )
)
large_vacuum_energy = float(
    np.real(
        basis_state_expectation_sparse(
            large_hamiltonian, "0" * large_num_qubits
        )
    )
)

large_evolution_gate = PauliEvolutionGate(
    large_hamiltonian,
    time=large_t,
    synthesis=SuzukiTrotter(order=2, reps=large_num_trotter_steps),
)
large_uncontrolled_evolution = QuantumCircuit(
    large_num_qubits,
    name="U_ST2_large(t)",
)
large_uncontrolled_evolution.append(
    large_evolution_gate,
    range(large_num_qubits),
)

# Build the control-free extended-swap-test circuit.
large_ancilla = 0
large_system_qubits = list(range(1, large_num_qubits + 1))

large_controlled_state_prep = QuantumCircuit(
    large_num_qubits + 1,
    name="C-Prep-large",
)
large_controlled_state_prep.cx(
    large_ancilla,
    large_system_qubits[large_excitation_qubit],
)

large_extended_swap_test = QuantumCircuit(large_num_qubits + 1)
large_extended_swap_test.h(large_ancilla)
large_extended_swap_test.compose(large_controlled_state_prep, inplace=True)
large_extended_swap_test.compose(
    large_uncontrolled_evolution,
    qubits=large_system_qubits,
    inplace=True,
)
large_extended_swap_test.x(large_ancilla)
large_extended_swap_test.compose(
    large_controlled_state_prep.inverse(),
    inplace=True,
)
large_extended_swap_test.x(large_ancilla)
large_extended_swap_test.p(
    -large_vacuum_energy * large_t,
    large_ancilla,
)

# Reuse the Hamiltonian-shifting construction from the preceding section.
(
    large_obs_x_shifted_hamiltonian,
    large_obs_y_shifted_hamiltonian,
    large_shift_tau,
) = make_reduced_heisenberg_observables(large_ref_bitstring)

large_observables = [
    SparsePauliOp("I" * large_num_qubits + "X"),
    SparsePauliOp("I" * large_num_qubits + "Y"),
    large_obs_x_shifted_hamiltonian,
    large_obs_y_shifted_hamiltonian,
]
large_observable_labels = [
    "Re S_0d",
    "Im S_0d",
    "Re shifted H_0d",
    "Im shifted H_0d",
]

# -------------------------Step 2-------------------------

# Optimize the problem for quantum execution.
# Select a real backend and transpile the parameterized circuit to ISA form.
large_backend = service.backend("ibm_boston")
large_pass_manager = generate_preset_pass_manager(
    backend=large_backend, optimization_level=3, routing_method="none"
)
large_isa_circuit = large_pass_manager.run(large_extended_swap_test)
large_isa_observables = [
    observable.apply_layout(large_isa_circuit.layout)
    for observable in large_observables
]

large_two_qubit_gate_count = sum(
    instruction.operation.num_qubits == 2
    for instruction in large_isa_circuit.data
)

print(f"Backend: {large_backend.name}")
print(f"System qubits: {large_num_qubits}")
print(f"Total circuit qubits: {large_isa_circuit.num_qubits}")
print(f"Krylov dimension: {large_krylov_dim}")
print(f"Time step: {large_dt:.6f}")
print(f"Shift tau: {large_shift_tau}")
print(f"ISA circuit depth: {large_isa_circuit.depth()}")
print(f"ISA two-qubit gates: {large_two_qubit_gate_count}")
print(
    f"ISA two-qubit depth: {large_isa_circuit.depth(lambda x: x[0].num_qubits == 2)}"
)

# -------------------------Step 3-------------------------

# Execute on quantum hardware with Qiskit Runtime primitives.
# Submit one job per d, with all four observables in that job.
large_d_values = list(range(1, large_krylov_dim))
retrieve_batch_id = None
large_jobs = []

if retrieve_batch_id is None:
    large_estimator_options = {
        "default_shots": 8192,
        "dynamical_decoupling": {
            "enable": True,
            "sequence_type": "XpXm",
        },
        "resilience": {
            "measure_mitigation": True,
            "measure_noise_learning": {
                "num_randomizations": 32,
                "shots_per_randomization": 256,
            },
            "layer_noise_learning": {
                "max_layers_to_learn": 4,
                "layer_pair_depths": [0, 1, 2, 4, 16, 32],
                "num_randomizations": 32,
                "shots_per_randomization": 128,
            },
            "zne_mitigation": True,
            "zne": {
                "amplifier": "pea",
                "noise_factors": [1.0, 1.5, 2.0],
                "extrapolator": ("exponential", "linear"),
            },
        },
        "twirling": {
            "enable_gates": True,
            "enable_measure": True,
            "num_randomizations": 32,
            "shots_per_randomization": 256,
            "strategy": "active-accum",
        },
    }

    with Batch(backend=large_backend) as large_batch:
        large_batch_id = large_batch.session_id
        large_estimator = EstimatorV2(
            mode=large_batch,
            options=large_estimator_options,
        )
        # Krylov quantum diagonalization of lattice Hamiltonians -> TUT_KQDOLH.
        large_estimator.options.environment.job_tags = ["TUT_KQDOLH"]

        for d in large_d_values:
            parameter_values = [d * large_dt]
            pubs_for_d = [
                (large_isa_circuit, observable, parameter_values)
                for observable in large_isa_observables
            ]
            job = large_estimator.run(pubs_for_d)
            large_jobs.append(job)
            print(
                f"Submitted d={d}: job_id={job.job_id()}, "
                f"PUBs={len(pubs_for_d)}"
            )

    print(f"Batch ID: {large_batch_id}")
else:
    large_batch_id = retrieve_batch_id
    large_jobs = service.jobs(
        session_id=large_batch_id,
        limit=None,
        descending=False,
    )

large_job_ids_by_d = {
    d: job.job_id() for d, job in zip(large_d_values, large_jobs)
}
print(f"Job IDs by d: {large_job_ids_by_d}")

# -------------------------Step 4-------------------------

# Post-process the quantum results and solve the classical GEVP.
# Reconstruct the first rows of S and the shifted Hamiltonian matrix.
large_s_row_est = np.zeros(large_krylov_dim, dtype=complex)
large_h_shifted_row_est = np.zeros(large_krylov_dim, dtype=complex)
large_s_row_est[0] = 1.0
large_h_shifted_row_est[0] = large_ref_energy - large_shift_tau

for d, job in zip(large_d_values, large_jobs):
    job_result = job.result()

    if len(job_result) != len(large_observables):
        raise RuntimeError(
            f"Expected {len(large_observables)} PUB results for d={d}, "
            f"but received {len(job_result)}."
        )

    expectation_values = [
        np.asarray(pub_result.data.evs).reshape(-1)[0]
        for pub_result in job_result
    ]

    large_s_row_est[d] = expectation_values[0] + 1j * expectation_values[1]
    large_h_shifted_row_est[d] = (
        expectation_values[2] + 1j * expectation_values[3]
    )

# H_0d = shifted_H_0d + tau * S_0d.
large_h_row_est = large_h_shifted_row_est + large_shift_tau * large_s_row_est

large_s_matrix_est = la.toeplitz(
    large_s_row_est.conj(),
    large_s_row_est,
)
large_h_matrix_est = la.toeplitz(
    large_h_row_est.conj(),
    large_h_row_est,
)

large_exact_gnd = min(diagonalize_single_1_subspace(large_hamiltonian))

large_energy_convergence = []

with np.printoptions(precision=5, suppress=True):
    print("Estimated first row of S:")
    print(large_s_row_est)
    print("Estimated first row of H:")
    print(large_h_row_est)
    print("exact ground state energy:  ", large_exact_gnd)

    for r in range(1, large_krylov_dim + 1):
        energy_est_kqd, coeffs_est, retained_est = solve_thresholded_gevp(
            large_h_matrix_est[:r, :r],
            large_s_matrix_est[:r, :r],
            threshold=5e-2,
        )
        large_energy_convergence.append(energy_est_kqd)
        print(
            f"Krylov ground state energy (dim={r}, retained={retained_est}): ",
            energy_est_kqd,
        )

plot_energy_convergence(
    large_energy_convergence, large_exact_gnd, large_krylov_dim
)

Backend: ibm_boston
System qubits: 30
Total circuit qubits: 156
Krylov dimension: 7
Time step: 0.036110
Shift tau: 25.0
ISA circuit depth: 219
ISA two-qubit gates: 728
ISA two-qubit depth: 52
Job IDs by d: {1: 'd9fl4p4jeosc73fk4dg0', 2: 'd9fl4pineu4c739poecg', 3: 'd9fl4q2neu4c739poedg', 4: 'd9fl4qhhtsac739fjgn0', 5: 'd9fl4r4jeosc73fk4dhg', 6: 'd9fl4rkjeosc73fk4dj0'}
Estimated first row of S:
[ 1.     +0.j       0.42055-0.65466j -0.17883-0.73125j -0.64523-0.31601j
 -0.70781+0.55574j -0.02467+0.70525j  0.59301+0.55602j]
Estimated first row of H:
[ 25.      +0.j       10.3419 -16.5586j   -5.017  -18.03933j
 -16.44797 -6.98173j -17.17081+14.84502j   0.62722+17.81196j
  15.68886+12.74875j]
exact ground state energy:   21.021912418526902
Krylov ground state energy (dim=1, retained=1):  25.0
Krylov ground state energy (dim=2, retained=2):  24.432409110686205
Krylov ground state energy (dim=3, retained=3):  24.256856893278556
Krylov ground state energy (dim=4, retained=4):  23.727409826799715
Krylov ground state energy (dim=5, retained=4):  23.324720470780864
Krylov ground state energy (dim=6, retained=5):  21.91957579005085
Krylov ground state energy (dim=7, retained=5):  21.548331214122644

Lampiran: Sudut pandang fungsi-Hamiltonian (penapis spektrum)

Aliran kerja utama membentangkan KQD secara operasi: membina asas Krylov daripada keadaan yang berevolusi dalam masa nyata, menganggarkan matriks terunjur $\mathcal{H}$ dan $\mathcal{S}$, dan menyelesaikan GEVP. Lampiran ini mengunjungi semula pengiraan yang sama daripada sudut pandangan pelengkap yang menerangkan mengapa KQD berfungsi: sudut pandangan fungsi-Hamiltonian, atau penapis-spektrum [3], [5]. Ia menggunakan semula model 12-qubit, langkah masa $\Delta t$, dan penyelesaian Krylov yang telah diperoleh di atas; tiada pelaksanaan Circuit baharu diperlukan.

Keadaan rujukan sebagai taburan tenaga

Biarkan Hamiltonian mempunyai penguraian eigen

$$\begin{equation*} H=\sum_{m} E_m\,|E_m\rangle\!\langle E_m|, \qquad E_0\le E_1\le\cdots, \end{equation*}$$

dengan keadaan eigen tenaga $|E_m\rangle$. Mana-mana keadaan rujukan boleh dikembangkan dalam asas eigen ini,

$$\begin{equation*} |\psi_{0}\rangle=\sum_m a_m\,|E_m\rangle, \qquad a_m=\langle E_m|\psi_{0}\rangle, \end{equation*}$$

jadi ia membawa berat spektrum $p_m=|a_m|^2$ pada setiap tenaga $E_m$. Tenaga rujukan ialah min bagi taburan ini, $\langle H\rangle_{0}=\sum_m p_m E_m$.

Penguraian eigen bagi Hamiltonian $n$-qubit am adalah mahal secara eksponen, jadi gambaran ini hanyalah diagnostik, yang bukan sebahagian daripada algoritma. Di sini, bagaimanapun, kita boleh mengiranya dengan murah untuk masalah $n=12$ yang sama: Hamiltonian Heisenberg mengekalkan jumlah nombor pengujaan, dan rujukan $|000001000000\rangle$ membawa satu pengujaan tunggal, jadi seluruh kandungan spektrumnya berada dalam subruang pengujaan tunggal yang dimensinya hanya berkembang secara linear dengan $n$. Oleh itu kita menggunakan semula blok pengujaan tunggal yang tepat (yang telah digunakan di atas sebagai penanda aras) dan membaca taburan rujukan $\{(E_m, p_m)\}$ dalam subruang tersebut.

# Exact single-excitation-subspace decomposition of the reference state.
# This reuses make_heisenberg_hamiltonian / _basis_state_transition_amplitude_sparse
# and the n=12 `hamiltonian` and `ref_bitstring` defined in the small-scale example.
single_excitation_states = [1 << k for k in range(num_qubits)]

h_single = np.array(
    [
        [
            _basis_state_transition_amplitude_sparse(hamiltonian, bra, ket)
            for ket in single_excitation_states
        ]
        for bra in single_excitation_states
    ]
)
h_single = 0.5 * (h_single + h_single.conj().T)

subspace_evals, subspace_evecs = la.eigh(h_single)
subspace_evals = np.real(subspace_evals)

# Reference-state coordinates inside the single-excitation subspace.
ref_position = single_excitation_states.index(int(ref_bitstring, 2))
ref_in_subspace = np.zeros(num_qubits, dtype=complex)
ref_in_subspace[ref_position] = 1.0

# Amplitudes and spectral weights of the reference in the energy eigenbasis.
ref_eigen_amplitudes = subspace_evecs.conj().T @ ref_in_subspace
ref_spectral_weights = np.abs(ref_eigen_amplitudes) ** 2

print(f"Single-excitation subspace dimension: {num_qubits}")
print(f"Subspace ground-state energy:         {subspace_evals[0]:.6f}")
print(
    f"Reference energy (sum p_m E_m):       {np.sum(ref_spectral_weights * subspace_evals):.6f}"
)
print(f"Reference weight on subspace ground:  {ref_spectral_weights[0]:.6f}")

Single-excitation subspace dimension: 12
Subspace ground-state energy:         3.136297
Reference energy (sum p_m E_m):       7.000000
Reference weight on subspace ground:  0.163827

KQD mempelajari penapis yang membentuk semula taburan ini

Satu fungsi Hamiltonian $f(H)$ ditakrifkan melalui kalkulus spektrum,

$$\begin{equation*} f(H)=\sum_m f(E_m)\,|E_m\rangle\!\langle E_m|, \end{equation*}$$

atau dengan kata lain, satu jumlah berpemberat bagi eigen-projektor. Mengaplikasikannya kepada rujukan membentuk semula setiap amplitud spektrum, $a_m \to a_m f(E_m)$:

$$\begin{equation*} f(H)\,|\psi_{0}\rangle=\sum_m a_m\,f(E_m)\,|E_m\rangle . \end{equation*}$$

Jika $f$ dipuncak dengan tajam pada tenaga terendah ($f(E_0)=1$ dan $f(E_m)\approx 0$ selainnya) maka $f(H)$ akan bertindak sebagai projektor keadaan asas, dan output ternormal akan menjadi (hampir) keadaan asas. Oleh itu, satu penapis spektrum laluan-rendah yang baik dalam tenaga adalah tepat apa yang kita mahukan.

KQD tidak menetapkan $f$ terlebih dahulu. Sebaliknya ia mengembangkan penapis dalam asas evolusi masa nyata,

$$\begin{equation*} f_{\rm KQD}(E)=\sum_{\ell=0}^{r-1} c_\ell\, e^{-i\ell\Delta t E}, \end{equation*}$$

satu fungsi trigonometri bagi tenaga yang pekalinya $\{c_\ell\}$ adalah tepat vektor eigen GEVP yang diselesaikan di atas. Meminimumkan hasil bagi Rayleigh $\mathbf{c}^\dagger\mathcal{H}\mathbf{c}/\mathbf{c}^\dagger\mathcal{S}\mathbf{c}$ oleh itu adalah sama seperti mempelajari penapis yang paling baik menekan berat keadaan teruja bagi rujukan. Dimensi Krylov $r$ yang lebih besar memberikan penapis lebih darjah kebebasan dan puncak yang lebih tajam pada tenaga keadaan asas.

Pembantu di bawah menilai penapis yang dipelajari ini pada paksi tenaga; kita kemudian mengaplikasikannya kepada taburan rujukan yang diperoleh di atas.

def trigonometric_krylov_filter(
    coeffs: np.ndarray,
    energies: np.ndarray,
    time_step: float,
) -> np.ndarray:
    """Evaluate the learned Krylov filter f(E) = sum_l c_l exp(-i l dt E)."""
    values = np.zeros_like(energies, dtype=complex)
    for ell, coeff in enumerate(coeffs):
        values += coeff * np.exp(-1j * ell * time_step * energies)
    return values

def filtered_spectral_weights(
    weights: np.ndarray,
    filter_values: np.ndarray,
) -> np.ndarray:
    """Reshape spectral weights by |f(E)|^2 and renormalize."""
    reshaped = weights * np.abs(filter_values) ** 2
    return reshaped / np.sum(reshaped)

# Recover the KQD coefficients from the already-estimated projected matrices.
# The shift only moves H by tau * S, so it does not change the GEVP eigenvector;
# we solve at the full Krylov dimension used in the small-scale example.
_, kqd_coeffs, _ = solve_thresholded_gevp(
    h_matrix_est,
    s_matrix_est,
    threshold=1e-12,
)

filter_on_spectrum = trigonometric_krylov_filter(
    kqd_coeffs, subspace_evals, dt
)
filtered_weights = filtered_spectral_weights(
    ref_spectral_weights, filter_on_spectrum
)

print(f"Ground-state overlap  (reference): {ref_spectral_weights[0]:.4f}")
print(f"Ground-state overlap  (filtered):  {filtered_weights[0]:.4f}")
print(
    f"Mean energy           (reference): {np.sum(ref_spectral_weights * subspace_evals):.6f}"
)
print(
    f"Mean energy           (filtered):  {np.sum(filtered_weights * subspace_evals):.6f}"
)

Ground-state overlap  (reference): 0.1638
Ground-state overlap  (filtered):  0.9638
Mean energy           (reference): 7.000000
Mean energy           (filtered):  3.164503

Visualisasikan penapis dan keluwesannya

Kita mula-mula menunjukkan penapis yang dipelajari pada dimensi Krylov penuh yang digunakan di atas, kemudian menjejaki bagaimana ia menajamkan apabila dimensi $r$ berkembang.

Bar menunjukkan berat spektrum rujukan $p_m$ (sebelum) dan berat tertapis $p_m|f_{\rm KQD}(E_m)|^2$ (selepas), bersama dengan keamatan penapis yang dipelajari $|f_{\rm KQD}(E)|^2$ pada paksi tenaga berterusan. Penapis menumpukan berat kepada tenaga terendah subruang pengujaan tunggal — tenaga yang sama yang anggaran KQD menumpu kepadanya dalam contoh skala kecil. Perhatikan bahawa ini adalah keadaan asas dalam sektor pengujaan tunggal, yang merupakan sasaran relevan bagi keadaan rujukan pengekalan pengujaan ini, bukan keadaan asas global.

fig, ax = plt.subplots(figsize=(8, 4))

visible = (ref_spectral_weights > 1e-4) | (filtered_weights > 1e-4)
ax.bar(
    subspace_evals[visible],
    ref_spectral_weights[visible],
    width=0.18,
    alpha=0.45,
    label="reference $p_m$",
)
ax.bar(
    subspace_evals[visible],
    filtered_weights[visible],
    width=0.14,
    alpha=0.9,
    label=r"filtered $p_m\,|f_{\rm KQD}(E_m)|^2$",
)

energy_grid = np.linspace(
    subspace_evals.min() - 0.5, subspace_evals.max() + 0.5, 800
)
filter_intensity = (
    np.abs(trigonometric_krylov_filter(kqd_coeffs, energy_grid, dt)) ** 2
)
filter_intensity /= filter_intensity.max()
ax.plot(
    energy_grid,
    filter_intensity,
    color="k",
    linewidth=2,
    label=r"$|f_{\rm KQD}(E)|^2$ (normalized)",
)

ax.axvline(
    subspace_evals[0],
    color="C3",
    linestyle="--",
    linewidth=1,
    label="subspace ground energy",
)
ax.set_xlabel("Energy eigenvalue $E_m$")
ax.set_ylabel("Spectral weight")
ax.set_ylim(0, 1)
ax.legend(loc="upper right")
plt.tight_layout()
plt.show()

Meningkatkan dimensi Krylov: keluwesan fungsi yang dipelajari

Ingat bahawa penapis yang dipelajari adalah polinomial trigonometri dalam tenaga dengan $r$ pekali,

$$\begin{equation*} f_{\rm KQD}(E)=\sum_{\ell=0}^{r-1} c_\ell\, e^{-i\ell\Delta t E}. \end{equation*}$$

Dimensi Krylov $r$ adalah tepat bilangan pekali bebas, jadi ia mengawal fleksibiliti fungsi. $r$ yang kecil hanya boleh menghasilkan penapis luas yang berubah secara perlahan yang membocorkan berat ke dalam keadaan teruja yang rendah; apabila $r$ meningkat, penapis boleh membentuk puncak yang lebih sempit pada tenaga sasaran dan menekan baki berat keadaan teruja dengan lebih agresif. Ini adalah rakan sepadan penapis-spektrum bagi penumpuan tenaga yang diperhatikan dalam contoh skala kecil: apabila $r$ berkembang, taburan tertapis runtuh kepada keadaan asas subruang dan tenaga yang dianggarkan menurun ke arahnya.

Kita menggunakan semula matriks terunjur yang telah dianggarkan di atas dan hanya menyelesaikan GEVP pada setiap blok $r\times r$ terdepan, kemudian menilai dan memplot penapis yang sepadan.

# Sweep the Krylov dimension using the leading r x r blocks of the estimated matrices.
sweep_dims = [r for r in (2, 4, 6, 8, krylov_dim) if r <= krylov_dim]
sweep_dims = sorted(set(sweep_dims))

energy_grid = np.linspace(
    subspace_evals.min() - 0.5, subspace_evals.max() + 0.5, 800
)

sweep_cases = []
print(" r    retained    ground overlap    filtered energy")
print("--    --------    --------------    ---------------")
for r in sweep_dims:
    _, coeffs_r, retained_r = solve_thresholded_gevp(
        h_matrix_est[:r, :r],
        s_matrix_est[:r, :r],
        threshold=1e-12,
    )
    filter_on_spectrum_r = trigonometric_krylov_filter(
        coeffs_r, subspace_evals, dt
    )
    filtered_weights_r = filtered_spectral_weights(
        ref_spectral_weights, filter_on_spectrum_r
    )
    filtered_energy_r = float(np.sum(filtered_weights_r * subspace_evals))

    sweep_cases.append((r, coeffs_r, filtered_weights_r))
    print(
        f"{r:2d}    {retained_r:8d}    {filtered_weights_r[0]:14.4f}    {filtered_energy_r:15.6f}"
    )

print(f"\nSubspace ground-state energy (target): {subspace_evals[0]:.6f}")

# One panel per Krylov dimension: filtered spectrum (bars) + filter intensity (curve).
fig, axes = plt.subplots(
    len(sweep_cases),
    1,
    figsize=(8, 2.1 * len(sweep_cases)),
    sharex=True,
)
axes = np.atleast_1d(axes)

for idx, (ax, (r, coeffs_r, filtered_weights_r)) in enumerate(
    zip(axes, sweep_cases)
):
    visible = (ref_spectral_weights > 1e-4) | (filtered_weights_r > 1e-4)
    ax.bar(
        subspace_evals[visible],
        ref_spectral_weights[visible],
        width=0.18,
        alpha=0.35,
        color="C0",
        label="reference $p_m$" if idx == 0 else None,
    )
    ax.bar(
        subspace_evals[visible],
        filtered_weights_r[visible],
        width=0.14,
        alpha=0.9,
        color="C1",
        label="filtered weights" if idx == 0 else None,
    )

    filter_intensity_r = (
        np.abs(trigonometric_krylov_filter(coeffs_r, energy_grid, dt)) ** 2
    )
    filter_intensity_r /= filter_intensity_r.max()
    ax.plot(energy_grid, filter_intensity_r, color="k", linewidth=2)

    ax.axvline(subspace_evals[0], color="C3", linestyle="--", linewidth=1)
    ax.set_ylim(0, 1)
    ax.set_ylabel("weight")
    ax.legend(loc="upper right", title=f"$r={r}$")

axes[-1].set_xlabel("Energy eigenvalue $E_m$")
fig.suptitle(
    r"KQD-learned filter $|f_{\rm KQD}(E)|^2$ sharpening with Krylov dimension $r$",
    y=1.0,
)
fig.tight_layout()
plt.show()

r    retained    ground overlap    filtered energy
--    --------    --------------    ---------------
 2           2            0.4549           4.184510
 4           4            0.8373           3.310168
 6           6            0.9706           3.158100
 8           7            0.9701           3.158725
10           8            0.9638           3.164503

Subspace ground-state energy (target): 3.136297

Langkah seterusnya

Jika anda mendapati kerja ini menarik, anda mungkin berminat dengan bahan berikut:

Recommendations

• Sample-based Krylov quantum diagonalization of a fermionic lattice model
• Ground-state energy estimation of the Heisenberg chain with VQE
• Quantum diagonalization algorithms course

Rujukan

[1] E. N. Epperly, L. Lin, and Y. Nakatsukasa, A theory of quantum subspace diagonalization, SIAM Journal on Matrix Analysis and Applications 43, 1263-1290 (2022).

[2] N. Yoshioka, M. Amico, W. Kirby, et al., Diagonalization of large many-body Hamiltonians on a quantum processor, arXiv:2407.14431 (2024).

[3] R. M. Parrish and P. L. McMahon, Quantum filter diagonalization: quantum eigendecomposition without full quantum phase estimation, Physical Review Letters 122, 230401 (2019).

[4] G. Lee, S. Choi, J. Huh, and A. F. Izmaylov, Efficient strategies for reducing sampling error in quantum Krylov subspace diagonalization, Digital Discovery 4, 954-969 (2025).

[5] G. Lee, M. Kang, J. Hong, S. Fomichev and J. Huh, Filtered Quantum Phase Estimation, arXiv:2510.04294 (2025).
